cad怎么导出pdf格式？掌握这3招就够了！

在工程设计、建筑制图和机械制造领域，AutoCAD作为行业标准的制图软件，其生成的DWG文件是工作的核心。然而，在文件交付、图纸审查、打印或展示时，PDF格式因其跨平台、高保真、易传输和不可随意修改的特性，成为了无可替代的交换媒介。掌握在AutoCAD中高效、高质量地导出PDF，是每一位CAD用户的必备技能。那么cad怎么导出pdf格式呢？

本文将深入探讨三种在AutoCAD中导出PDF的常用有效方法：“直接打印法（DWG to PDF）”、“虚拟打印机法（Adobe PDF）” 以及 “发布功能（Publish）” 。每种方法各有其适用场景与优缺点，我们将逐一解析，并提供详尽的操作步骤与关键注意点，助您轻松应对各种输出需求。

方法一：直接打印法（DWG to PDF.pc3）

这是AutoCAD内置的最直接、最常用的PDF输出方法，利用系统自带的虚拟打印机驱动实现转换。

优点：

• 原生支持：无需安装任何第三方软件，是AutoCAD的标准功能。
• 操作简单：流程与常规打印无异，用户易于上手。
• 可控性强：可以精确控制打印范围、比例、线宽、样式和图层。
• 兼容性好：从旧版到最新版的AutoCAD均支持此功能，输出稳定。

缺点：

• 批量处理不便：一次操作通常只能导出一个布局或模型空间，处理多张图纸时效率较低。
• 设置依赖：输出质量高度依赖于预设的打印样式表（CTB/STB），若设置不当，可能导致线条模糊或颜色错误。

操作步骤：

• 在命令行输入 PLOT 并按回车键。
• 或者点击左上角的AutoCAD应用程序菜单（红色A图标）-> “打印” -> “打印”。
• 快捷键：Ctrl + P。

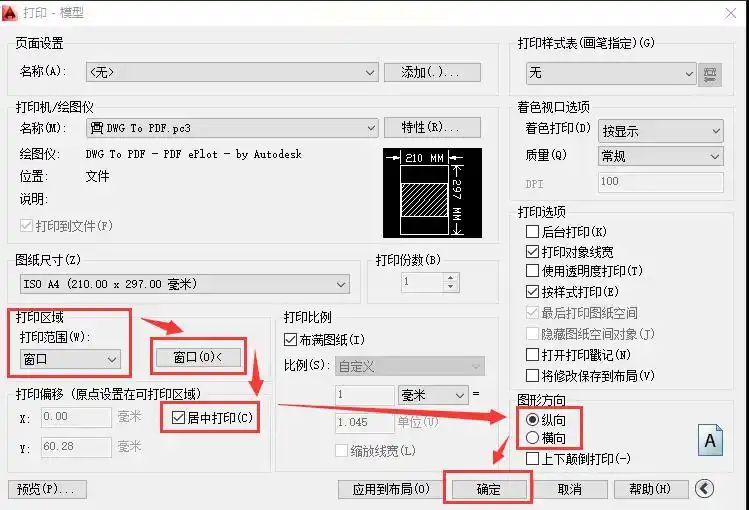

• 打印机/绘图仪：在“打印机/绘图仪”区域的“名称”下拉列表中，选择 “DWG To PDF.pc3”。
•

• 图纸尺寸：在“图纸尺寸”下拉列表中选择你需要的PDF页面大小，如“ISO full bleed A3 (420.00 x 297.00毫米)”或“ANSI full bleed A (8.50 x 11.00英寸)”。
• 打印区域：
  • 对于 “模型” 空间：在“打印范围”下拉列表中选择 “窗口”，然后用鼠标在绘图区域框选需要输出的图形范围。
  •

  • 对于 “布局” 空间：通常选择 “布局”，系统会自动识别布局中视口边界。
• 打印比例：
  • 在 “模型” 空间：取消勾选“布满图纸”，在“比例”下拉列表中选择所需的出图比例，如“1:100”。
  • 在 “布局” 空间：通常设置为 “1:1”，因为比例已在布局视口中设定。
• 打印样式表（笔指定）：这是控制输出效果的关键。在下拉列表中选择一个打印样式表，如“monochrome.ctb”（将所有颜色输出为黑色）、“grayscale.ctb”（灰度输出）或你自定义的CTB/STB文件。
• 图形方向：根据图纸形状选择“纵向”或“横向”。

• 点击右下角的 “预览...” 按钮，检查图纸的排版、比例和线型是否正确。
• 预览无误后，按 Esc 键退出预览，点击 “确定” 按钮。
•

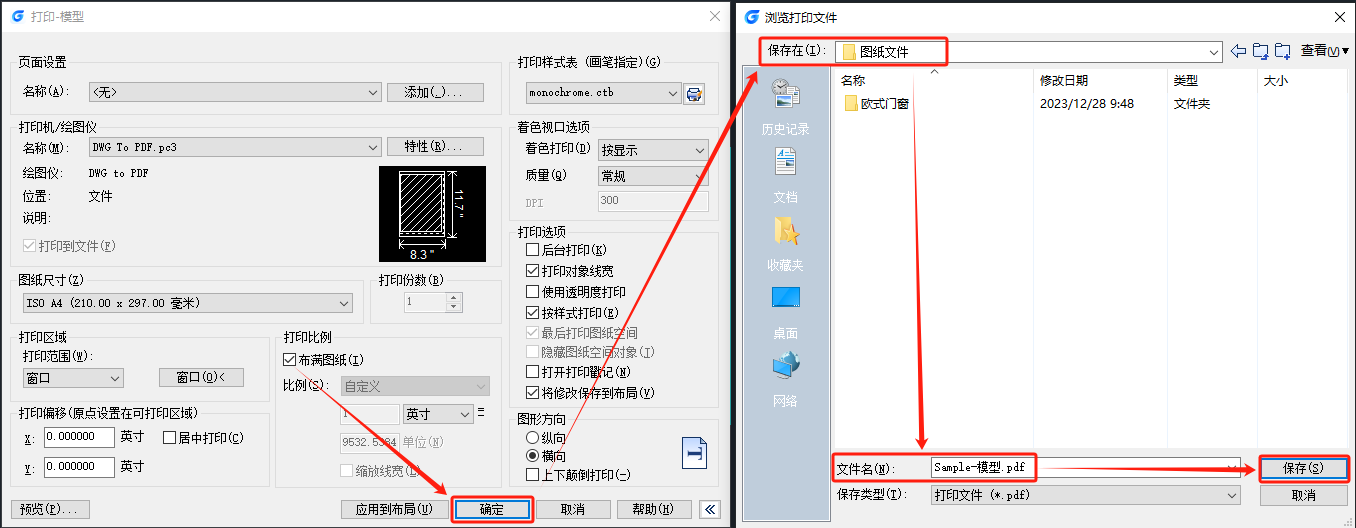

• 系统会弹出“浏览打印文件”对话框，为你生成的PDF文件命名并选择保存路径，最后点击“保存”。

注意点：

• 打印样式表是关键：务必根据出图要求选择合适的打印样式表。例如，需要黑白施工图时，必须选择“monochrome.ctb”，否则彩色线条会输出为灰色，导致打印不清。
• PDF版本问题：点击“打印机/绘图仪”右侧的 “特性” 按钮，在“设备和文档设置”中可以选择“自定义特性”，进而设置输出的PDF标准（如PDF/A、PDF/X）或版本（如PDF 1.7）。这在有特定归档要求时非常重要。
• 线宽控制：确保在打印样式表中正确设置了每种颜色的线宽，或者在图层管理器中直接指定对象的线宽。

方法二：虚拟打印机法（Adobe PDF或其他第三方打印机）

此方法利用操作系统或第三方软件（如Adobe Acrobat）安装的PDF虚拟打印机，将其视为一台真实的物理打印机进行输出。

优点：

• 功能丰富：尤其在使用“Adobe PDF”时，可以方便地设置文档属性，如初始视图、安全权限（密码保护）、标签等。
• 输出质量高：Adobe的PDF引擎在字体嵌入和图像压缩方面通常表现优异。
• 统一工作流：如果你的工作环境中所有软件都统一使用同一个PDF打印机，有助于标准化输出。

缺点：

• 依赖外部软件：需要预先在电脑上安装Adobe Acrobat Pro/Standard或其他提供虚拟打印机的PDF软件。
• 设置可能更复杂：Adobe PDF打印机的设置选项更多，对于新手来说可能有些困惑。
• 可能存在兼容性问题：某些第三方虚拟打印机可能无法完美识别AutoCAD的所有特性。

操作步骤：

2、执行打印命令：与“方法一”的步骤1和2完全相同，使用 Ctrl + P 或命令 PLOT 打开打印对话框。

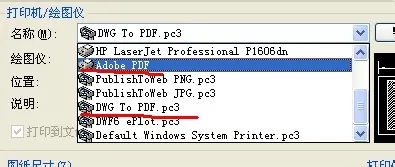

3、选择虚拟打印机：在“打印机/绘图仪”的“名称”下拉列表中，选择 “Adobe PDF”（或其他你偏好的第三方PDF虚拟打印机）。

• 设置图纸尺寸、打印范围、打印比例和图形方向。
• 应用正确的打印样式表（CTB/STB）。

注意点：

• 默认设置检查：首次使用第三方虚拟打印机时，务必检查其默认的页面尺寸和输出质量设置是否符合你的要求。
• 字体嵌入：为确保在任何设备上都能正确显示文字，请在打印机的高级设置中确认“字体嵌入”选项已开启。
• 软件冲突：极少数情况下，不兼容的第三方PDF打印机可能会引起AutoCAD崩溃，建议使用知名且稳定的产品。

方法三：发布功能（Publish to PDF）

当你的项目包含数十甚至上百张图纸，分布在多个布局中时，前述两种方法将变得异常繁琐。此时，“发布（PUBLISH）”功能是最高效的解决方案。

优点：

• 极高的效率：一键操作即可导出整个项目集的所有图纸，极大地节省了时间和精力。
• 支持多文档和多布局：可以从当前打开的文件或从磁盘上选择多个DWG文件中提取图纸进行发布。
• 输出灵活：可以生成一个包含所有图纸的单一多页PDF文件，也可以为每个布局生成一个独立的PDF文件。
• 发布图纸集（Sheet Set）的绝佳搭档：如果项目使用了图纸集（Sheet Set Manager），发布功能可以完美地与之协同工作，实现最高级别的自动化管理。

缺点：

• 设置相对复杂：初次配置发布列表和设置需要一定时间。
• 对文件结构有要求：要发挥其最大效能，建议图纸规范地存放在布局中，或使用图纸集进行管理。
• 错误排查稍难：如果批量发布中某一张图出错，需要仔细检查发布列表。

操作步骤：

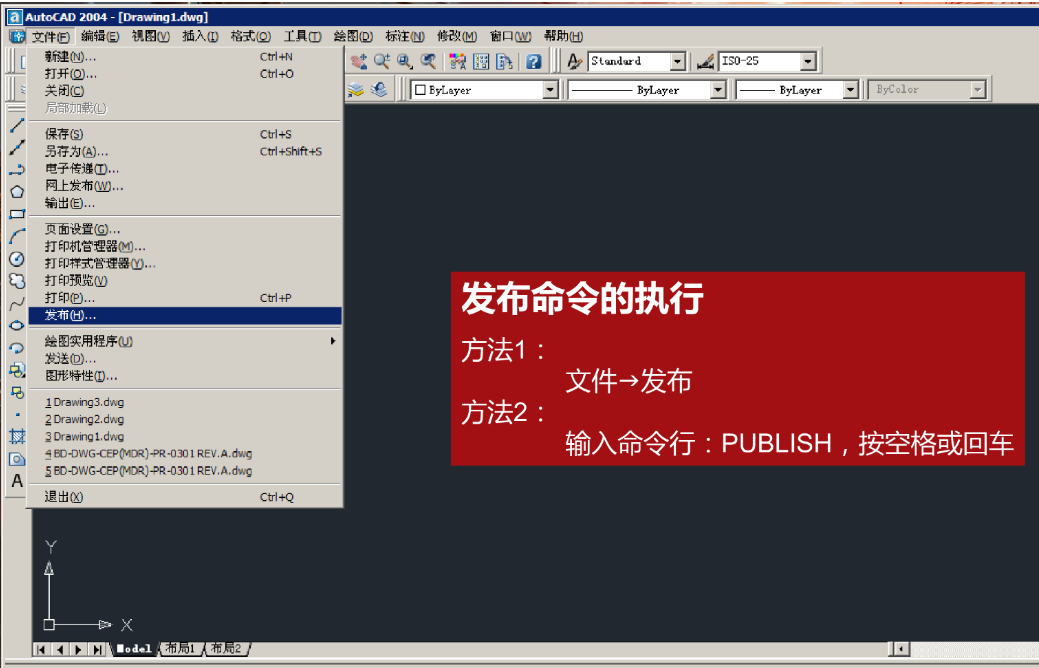

• 在命令行输入 PUBLISH 并按回车键。
•

• 或者点击“输出”选项卡 -> “打印”面板 -> “批处理打印” 按钮。

• 打开的“发布”对话框中会显示一个图纸列表。默认情况下，它会包含当前文件中所有的“模型”和“布局”。
• 添加/删除图纸：你可以使用顶部的按钮来“添加图纸”（从其他DWG文件）或“删除”当前列表中不需要发布的图纸。
• 调整顺序：通过选中图纸并拖动，可以调整它们在最终PDF中的页面顺序。

• 在“发布到”区域，确保选择的是 “PDF”。
•

• 点击 “页面设置中指定的绘图仪” 下拉菜单，确认或统一改为 “DWG To PDF.pc3”。
• 在“PDF预设”下拉菜单中，可以选择预设的输出质量。

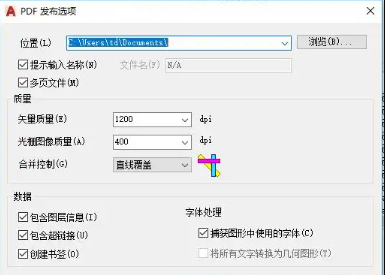

• 点击对话框左上角的 “发布选项...” 按钮。
• 在“发布选项”对话框中，找到 “多页文件” 区域。这里是你选择输出形式的核心：
  • 勾选 “发布为” 并选择 “多页文件”，将生成一个包含所有图纸的PDF。
  •

  • 如果取消“多页文件”，则将每个布局发布为单独的PDF文件。
• 你还可以在这里设置位置、文件名、图层信息是否包含等。

• 所有设置确认无误后，点击“发布”对话框中的 “发布” 按钮。

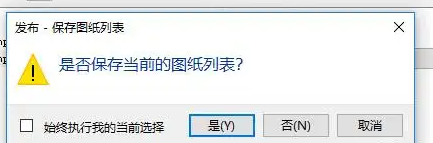

• 系统可能会提示你保存图纸列表（DSD文件）以便下次使用，并会让你指定最终PDF的保存路径和文件名。
•

• AutoCAD将开始后台处理，状态栏会显示处理进度。处理完成后，PDF文件即生成于你指定的位置。

注意点：

• 统一页面设置：在发布前，最好确保所有布局都应用了统一的、正确的页面设置，以避免各页面尺寸和打印机不统一的问题。
• 模型空间慎用：尽量避免在发布列表中包含“模型”空间，因为它通常没有固定的比例和图框。最佳实践是将所有需要出图的视图都创建在“布局”中。
• 利用图纸集（Sheet Set）：对于大型复杂项目，强烈推荐学习并使用“图纸集管理器（Sheet Set Manager）”。它与发布功能结合，可以实现图纸编号、修订管理、一键打印等全流程自动化，是专业用户的终极武器。

总结与选择建议

最终建议：

• 日常简单出图：优先使用 “方法一：直接打印法”，它是平衡效率与质量的最佳选择。
• 有特殊PDF要求：如果公司规定使用特定PDF标准或需要加密，则选择 “方法二：虚拟打印机法”。
• 项目完结归档：毫无悬念地使用 “方法三：发布功能”，它能将数小时的手动操作压缩到几分钟内完成。

以上就是cad怎么导出pdf格式的全部介绍了，您将能从容应对任何从AutoCAD到PDF的转换需求，无论是简单的单张图纸还是复杂的成套项目，都能实现高效、高质量的输出，从而显著提升工作效率与专业水平。
