cad格式怎么转pdf格式？高效的五大方法详解！

在工程设计、建筑规划和机械制造等领域，CAD（计算机辅助设计）文件是传递设计思想的核心载体。然而，当需要向客户、评审方或非技术背景的同事展示设计方案时，直接发送DWG或DXF等原生CAD文件往往不是最佳选择。此时，PDF（便携式文档格式）以其跨平台、格式固定、易于查看且体积小巧的优势，成为分享和归档图纸的首选。

将CAD转换为PDF，不仅能确保任何人在任何设备上看到的内容都与您的设计初衷完全一致，还能有效保护原始设计文件不被随意修改，同时满足打印、提交和存档的标准化需求。那么cad格式怎么转pdf格式呢？本文将为您深度解析最有效、最全面的五种CAD转PDF方法，从专业软件到免费工具，从桌面端到在线端，总有一款适合您。

方法一：使用原生CAD软件“打印”功能（最专业、最常用）

这是最经典、最可靠且被绝大多数专业人士采用的方法。其原理并非传统意义上的“打印到纸张”，而是利用CAD软件内置的高质量PDF打印机驱动，将图纸的矢量信息、线宽、颜色等精确“打印”到一个PDF文件中。AutoCAD、中望CAD、BricsCAD等主流软件均内置了此类功能。

优点：

• 极致精度与控制力： 用户可以完全控制输出质量、页面布局、线宽、颜色、打印样式表（CTB/STB），确保PDF与纸质蓝图完全一致。
• 无损转换： 完美保留所有矢量图形信息，无限放大不失真。
• 批量处理： 通过发布（Publish）功能，可以一键将整个项目的多张图纸批量转换为PDF，效率极高。
• 安全性高： 所有操作在本地完成，无需上传敏感设计数据到第三方服务器。

缺点：

• 依赖专业软件： 必须安装相应的CAD软件，对于没有许可证的用户不可行。
• 学习成本： 需要一定的CAD软件操作知识，特别是对打印样式、布局空间的理解。

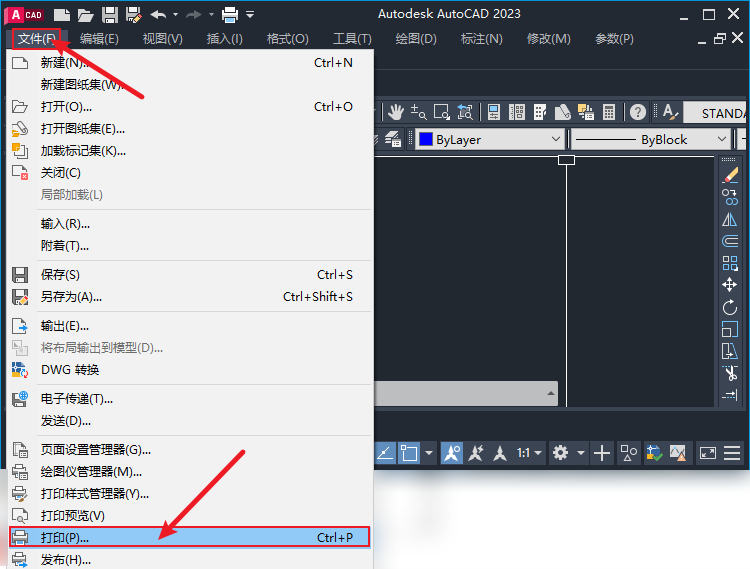

操作步骤（以AutoCAD 2024为例）：

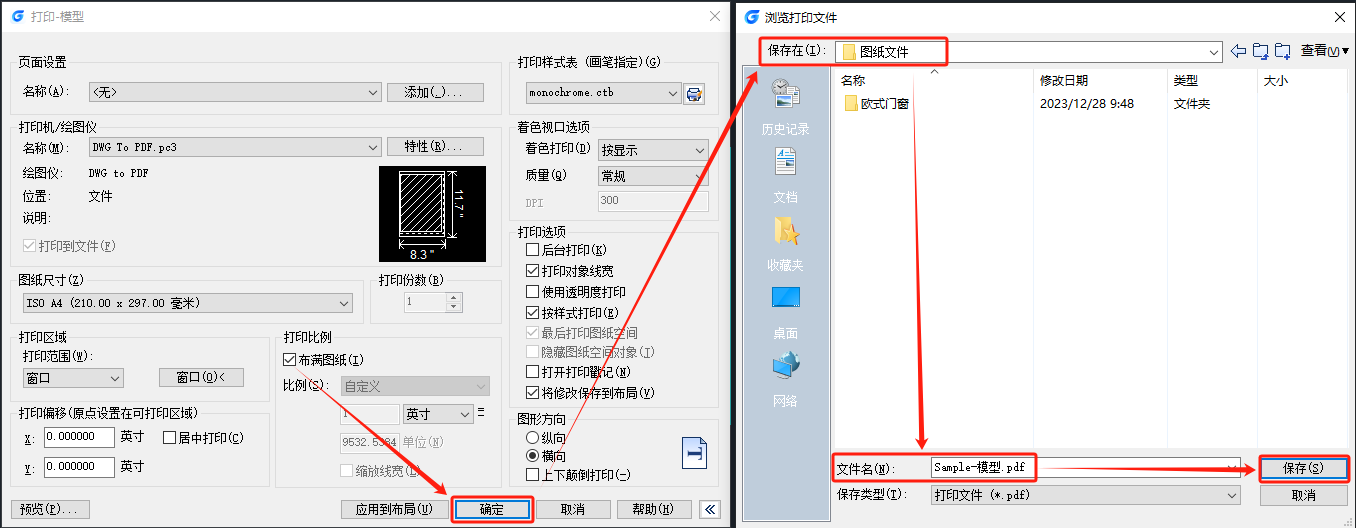

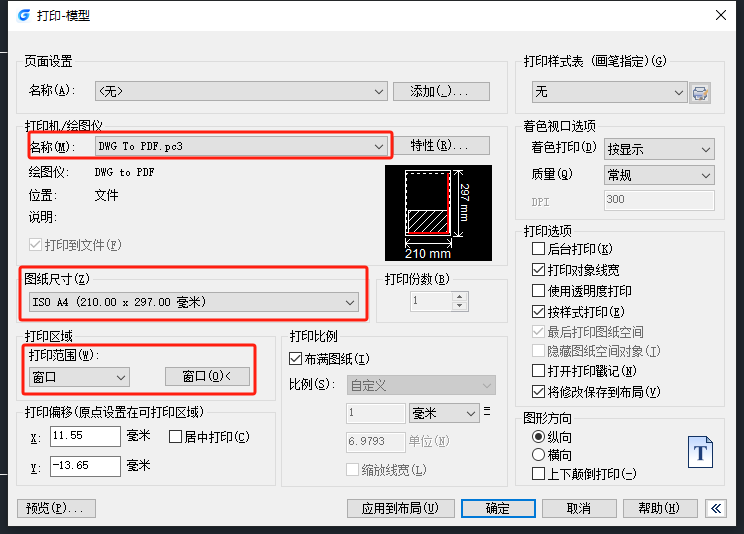

• 打印机/绘图仪： 在名称下拉菜单中，选择 DWG To PDF.pc3。这是AutoCAD自带的虚拟PDF打印机。
•

• 图纸尺寸： 选择您需要的标准图纸尺寸，如ISO A4、A3、A1或ANSI A、B、C等。
• 打印区域： 选择“窗口”，然后返回图纸，框选您想要打印的精确区域。在布局中，通常选择“布局”。
•

• 打印偏移： 勾选“居中打印”。
• 打印比例： 在布局中通常选择“1:1”；在模型空间中打印时，则需要选择特定的比例，如1:100、1:50等，或勾选“布满图纸”（但会失去精确比例）。
•

• 打印样式表（笔指定）： 这是控制线条颜色、线宽和线型的关键。选择一个预设的打印样式表（如monochrome.ctb用于黑白打印，acad.ctb保留颜色），或编辑自定义的CTB文件来指定不同颜色的输出效果。

• 点击左下角的“预览”按钮，检查图纸内容、比例、线宽是否符合预期。
• 确认无误后，在预览窗口右键选择“打印”，或直接退出预览点击“确定”。
• 系统会弹出保存对话框，为您生成的PDF文件命名并选择保存位置即可。

注意点：

• 布局 vs 模型： 对于正式出图，务必使用布局空间。它可以将不同比例的多个视图、图框、注释完美整合在一张纸上。
• 打印样式表（CTB）： 这是实现“黑白图纸”或特定线宽效果的法宝。如果转换后的PDF线条颜色不对或太细，问题八成出在CTB设置上。
• PDF版本： 在“打印机/绘图仪”右侧点击“特性”，在弹出的对话框中可以找到“自定义特性”，里面可以设置输出PDF的默认质量、分辨率乃至PDF标准（如PDF/A用于归档）。

方法二：使用CAD软件的“导出”或“输出”功能

除了打印法，现代CAD软件通常也提供了直接的“导出为PDF”功能。这个方法更为直观，类似于在Office软件中“另存为”PDF，操作流程更简化。

优点：

• 操作简单直观： 步骤比打印设置更少，适合快速转换。
• 集成度高： 功能直接嵌入在软件的文件菜单中，易于查找。
• 可能保留部分特性： 某些软件的导出功能可能会尝试保留图纸的一些元数据或图层信息。

缺点：

• 控制选项较少： 相比打印法，可调节的打印参数（如详细的打印样式、笔宽指定）通常更少。
• 结果可能与打印法有差异： 背后的引擎可能不同，导致最终效果与您精心设置的打印样式不完全一致。

操作步骤（以AutoCAD 2024为例）：

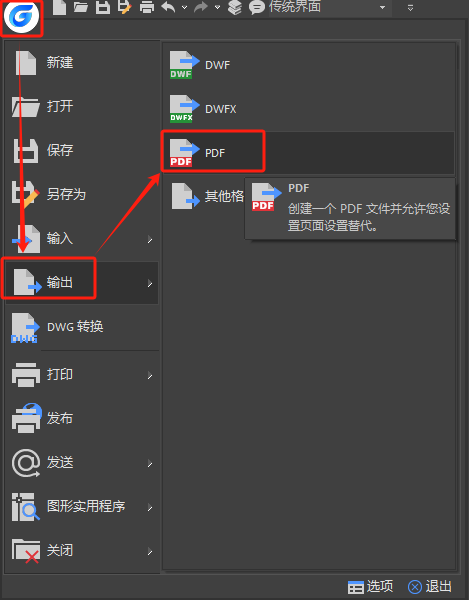

2、点击左上角应用程序菜单，将鼠标悬停在“导出”上，然后在右侧列表中选择“PDF”。 Alternatively, 可以直接在功能区“输出”选项卡中找到“导出为PDF”按钮。

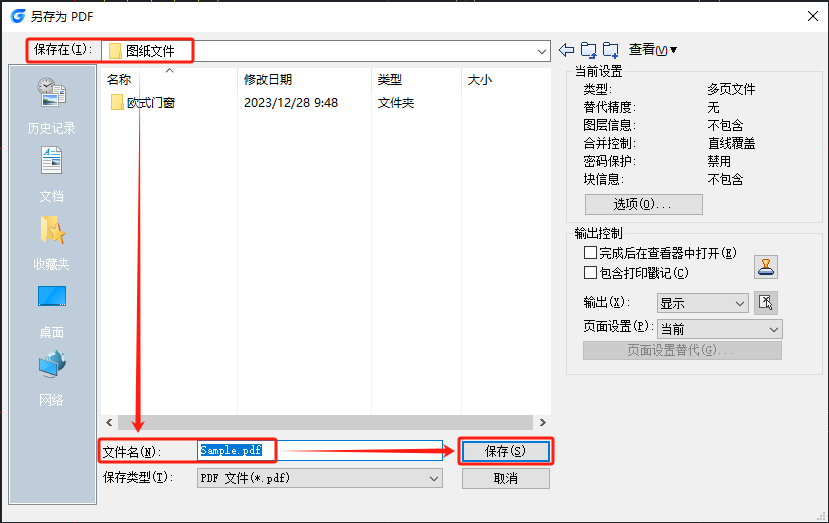

3、系统会弹出一个简化的设置对话框，您可以在此选择页面尺寸、输出内容（当前显示/布局/窗口）等。

注意点：

• 如果对输出效果要求不高，追求速度，此方法是优秀选择。
• 如果转换结果不理想（如线条全是彩色或线宽不对），请回归方法一“打印”进行更精细的控制。

方法三：使用虚拟打印机软件（通用性强）

如果您使用的CAD软件比较小众，或者其内置的PDF输出功能不佳，可以求助于第三方虚拟打印机软件。这类软件在系统中安装一个虚拟的“打印机”，任何支持打印功能的程序（包括CAD、Word、Excel等）都可以通过“打印”的方式，将内容发送给这个虚拟打印机，从而生成PDF文件。常见的代表有 Adobe Acrobat PDF Printer、Microsoft Print to PDF（Windows 10/11自带）、Foxit PDF Reader PhantomPDF 的虚拟打印机等。

优点：

• 通用性极强： 几乎适用于所有能打印的Windows应用程序。
• 输出质量稳定： 优秀的虚拟打印机（如Adobe的）能提供高质量的矢量输出。
• 功能丰富： 高级虚拟打印机可提供加密、压缩、水印等附加功能。

缺点：

• 仍需通过打印界面： 操作逻辑与方法一类似，但需要额外安装软件。
• 可能收费： 功能最强大的虚拟打印机通常是付费软件的一部分。
• 设置可能复杂： 需要确保在CAD软件中选择正确的虚拟打印机。

操作步骤（以系统自带的“Microsoft Print to PDF”为例）：

1、在CAD软件中打开图纸，并进入打印界面（Ctrl+P）。

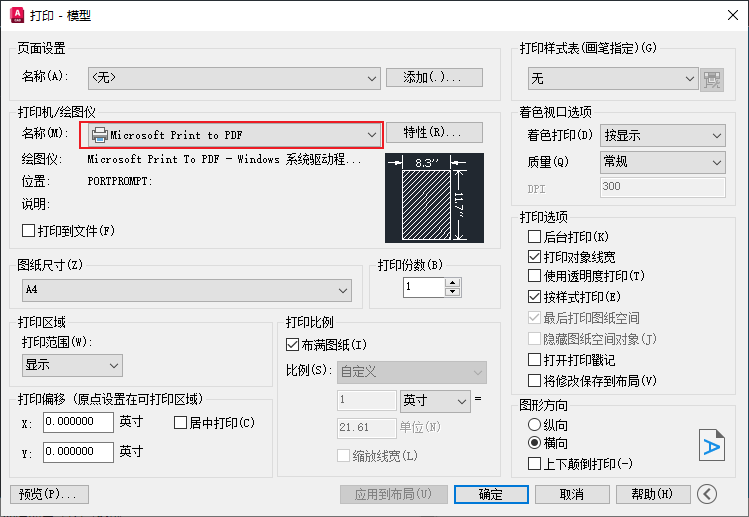

2、在“打印机/绘图仪”名称处，选择 Microsoft Print to PDF。

4、关键一步： 由于这不是CAD专用驱动，对CTB打印样式表的支持可能不完美。如果出现线条颜色问题，可能需要先在CAD中将所有线条颜色设置为ByLayer或黑色，或者尝试在打印样式中选择“无”。

5、点击“确定”，系统会提示您保存PDF文件。

注意点：

• Microsoft Print to PDF 是一个轻量级解决方案，对于简单的2D图纸转换足够用，但对于复杂图纸或需要精确线宽控制的情况，可能不如DWG To PDF.pc3专业。
• 如果追求极致效果，安装完整版Adobe Acrobat Pro带来的Acrobat PDF Printer是更好的选择。

方法四：使用在线转换工具（无需安装软件）

对于没有安装CAD软件，或只需偶尔转换一两个文件的用户，在线转换工具是绝佳的救星。您只需将CAD文件上传到服务商的网站，服务器会在云端完成转换，并将生成的PDF文件提供给您下载。

优点：

• 无需安装软件： 打开浏览器即可使用，跨平台（Windows, Mac, Linux均可）。
• 方便快捷： 对于单次、少量的转换非常迅速。
• 免费额度： 大部分知名在线转换器都提供有限的免费转换服务。

缺点：

• 文件大小和数量限制： 免费版通常限制上传文件的大小和每日转换次数。
• 控制力弱： 输出选项非常有限，无法精细控制线宽、颜色和布局，转换质量“听天由命”。
• 依赖网络： 网络不畅时无法使用。

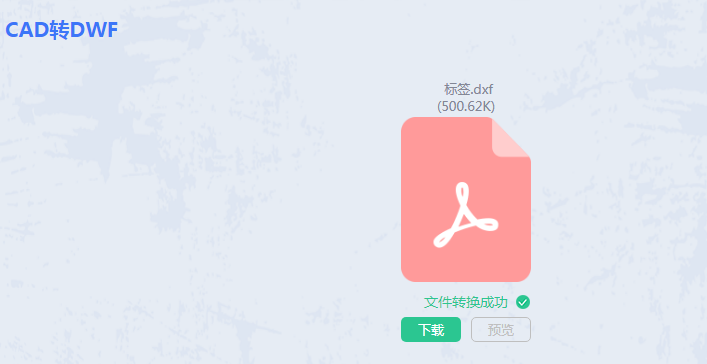

操作步骤（以转转大师在线工具为例）：

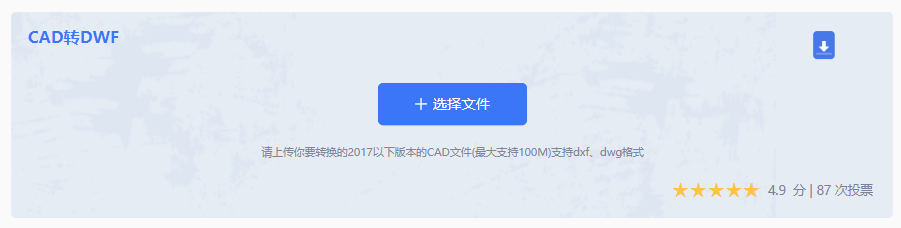

1、打开在线cad转dwf网址：https://pdftoword.55.la/cad2dwf/。

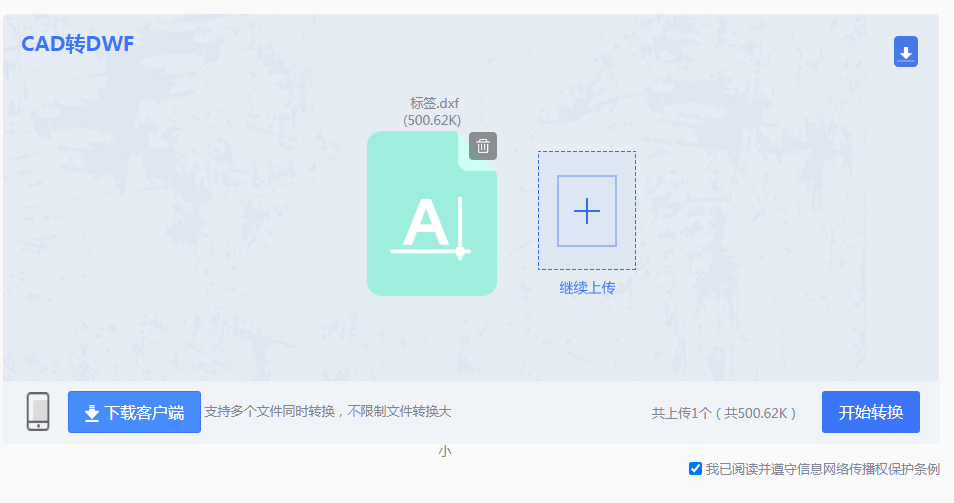

2、点击“选择文件”按钮，上传您的DWG或DXF文件。

3、点击“开始转换”或类似的按钮。

注意点：

• 务必评估文件敏感性！ 切勿上传任何涉及知识产权、商业秘密或国家机密的图纸。
• 转换前，尽量在CAD软件中将文件清理干净，删除不必要的图层和对象，以减少文件体积和提高转换成功率。
• 如果在线转换失败，可能是文件版本过高或过于复杂，建议尝试其他方法。

方法五：使用手机App（移动端应急方案）

在移动办公场景下，当您手头没有电脑，却需要快速查看或分享一张CAD图纸的PDF版本时，手机App可以派上用场。一些专业的CAD查看器App集成了转换和分享功能。

优点：

• 极致便捷： 随时随地，在手机上即可完成操作。
• 满足应急需求： 在会议现场、工地等场合非常实用。

缺点：

• 功能最弱： 几乎没有任何输出参数控制，转换质量无法保证。
• 屏幕和操作限制： 在手机小屏幕上处理复杂图纸体验很差。
• 文件管理不便： 在手机和电脑之间传输文件稍显麻烦。

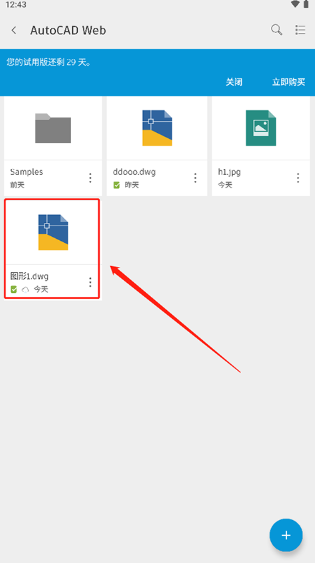

操作步骤（以“AutoCAD Mobile” App为例）：

2、将您的DWG文件上传到关联的Autodesk云盘（如Dropbox、OneDrive）或在App内直接上传。

注意点：

• 此方法仅适用于极度轻量化的应急查看和分享，绝不能用于正式工作流程。
• 确保手机有足够的存储空间和稳定的网络连接。

总结与建议

在CAD转PDF的多种方法中，没有绝对的“最佳”，只有“最合适”。您的选择应基于具体场景和需求：

• 专业设计师、工程师（日常高频使用）： 坚定不移地选择方法一（CAD内置打印功能）。它是精度、控制和效率的黄金标准。花时间精通打印样式表（CTB）和布局空间的运用，将让您受益无穷。
• 偶尔使用者或学生（有CAD软件）： 方法一和方法二可以结合使用。简单图纸用导出功能，正式出图用打印功能。
• 无CAD软件者（转换非敏感文件）： 优先尝试方法四（在线转换）。如果文件敏感或在线转换效果不佳，可请有软件的同事帮忙，或自己安装一个免费的轻量级CAD查看器（如DWG TrueView，它实际上也包含打印到PDF的功能）。
• 追求通用性和附加功能： 可以考虑方法三（安装强大的虚拟打印机），尤其当您需要跨多种软件生成高质量PDF时。
• 移动端应急： 记住方法五，但仅作备用。

以上就是cad格式怎么转pdf格式的全部介绍了，通过本文对五种方法的深度剖析，相信您已经能够游刃有余地应对任何CAD转PDF的需求。掌握这些技能，将极大提升您在数字时代的设计交流和文件管理效率。
