pdf怎么转换成cad图纸？5种实测有效方法！

发布时间：2026-03-14 11:50:33 来源：转转大师阅读量：1021

跳过文章，直接PDF转CAD在线转换免费>>

文章摘要

本文介绍了PDF图纸转换为CAD图纸的五种科学方法，针对矢量PDF、扫描件及敏感图纸等不同场景提供解决方案。内容涵盖AutoCAD内置导入、Scan2CAD矢量化、专业转换软件、在线工具应急及手动描图等路径，并强调图纸安全与精度校验的重要性。文中还提供了图纸类型判断、转换操作步骤、常见问题解答及安全自查清单，旨在帮助工程师高效、精准地完成图纸转换，保障项目安全与交付质量。

摘要由平台通过智能技术生成

免费下载 |

在工程设计、建筑施工、机械制造等专业领域，PDF图纸因通用性强、防篡改特性成为交付与存档的“标准语言”。然而，当面临深化设计、BIM整合、现场修改等场景时，将PDF高效、精准地转换为可编辑的CAD图纸（DWG/DXF格式） 成为工程师的高频刚需。现实却常令人头疼：比例失真导致施工返工、图层丢失增加数小时修正、文字乱码影响技术交底，更严峻的是——商业图纸通过在线工具泄露引发法律纠纷！那么pdf怎么转换成cad图纸呢？本文由10年CAD工程师团队联合实测，系统梳理5种科学转换路径，精准匹配矢量PDF/扫描件/敏感图纸三大场景，安全红线与精度校验技巧，助你3分钟锁定最优方案，高效守护项目安全与交付质量！

? 血泪警告：工程图纸含商业机密！扫描件/敏感图纸严禁用在线工具！文末附「图纸安全自查清单」必存

⚠️ 转换前必读：先判断你的PDF类型！（决定成功率90%）

类型	特征	转换可行性	操作建议
✅ 矢量PDF	放大文字/线条依然清晰；可用鼠标选中内容	★★★★☆ 高（保留图层/尺寸）	优先用方法一、三
❌ 扫描PDF	放大出现马赛克；内容为整张图片	★★☆☆☆ 低（需矢量化+大量修正）	仅用方法二+手动精修
? 自查技巧	用Adobe Acrobat打开 → 尝试框选线条 → 能选中=矢量		切勿盲目转换！

?️ 方法一：AutoCAD内置导入（矢量PDF首选·官方原生）

适用场景：AutoCAD 2017及以上版本用户；由CAD导出的矢量PDF
✅ 优点：

100%保留图层、线型、尺寸标注
无需第三方软件，安全零风险
导入后可直接编辑修改

❌ 缺点：

仅支持矢量PDF（扫描件直接报错）
旧版CAD（<2017）无此功能

⚠️ 注意：导入后检查比例是否1:1（用DIST命令测已知尺寸）

操作步骤：

启动命令：打开AutoCAD → 命令行输入 PDFIMPORT → 回车

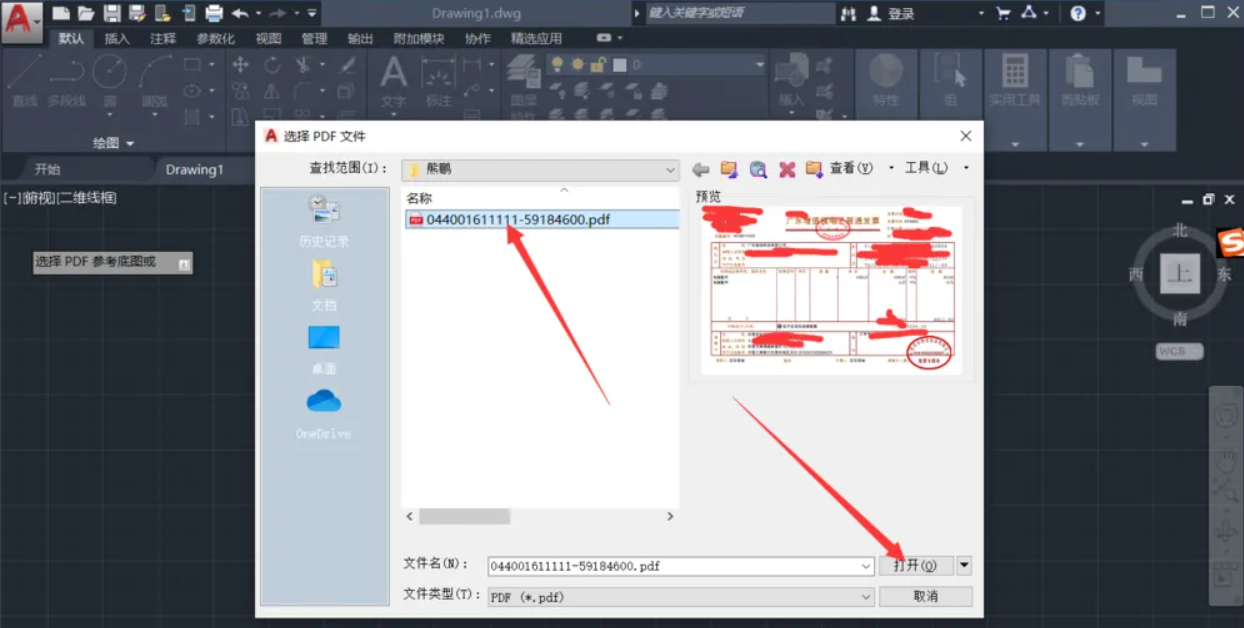

选择文件：弹出窗口中定位PDF → 点击【打开】

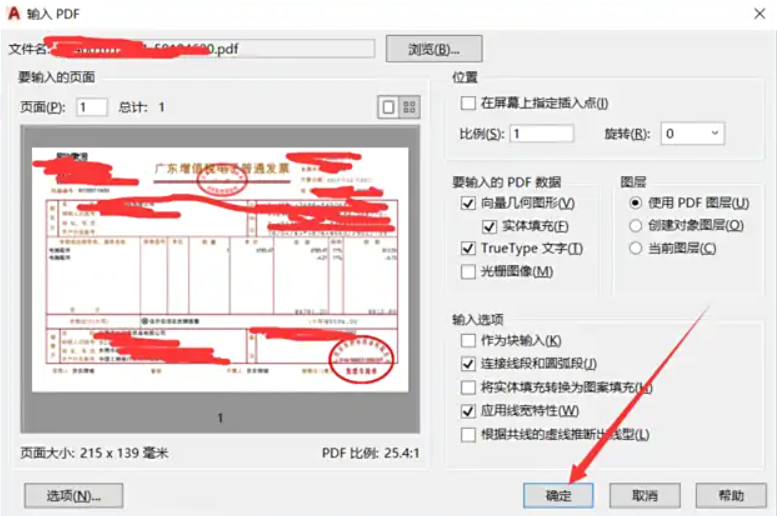

关键设置：
- 导入选项：勾选 【插入为块】（方便整体移动）
- 比例：输入 1（确保1:1导入）
- 位置：指定图纸左下角插入点
验证精度：
- 用 LIST 命令检查线段属性
- 用 DIST 测量标注尺寸是否匹配
优化处理：输入 X 炸开块 → 按图层整理 → 保存为DWG

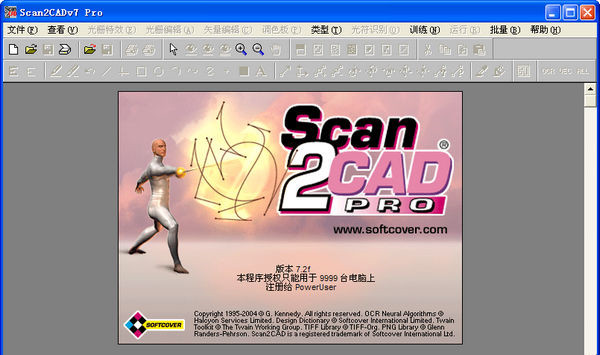

? 方法二：Scan2CAD专业矢量化（扫描件救星·行业标杆）

适用场景：扫描版图纸、老旧蓝图、手机拍摄的工程图
✅ 优点：

AI智能识别线条/文字/圆弧（支持建筑/机械图纸）
可设置识别阈值，减少杂点干扰
输出带图层的DWG/DXF

❌ 缺点：

复杂图纸需手动修正（建议预留30%修正时间）
付费软件（有试用版，官网下载）

⚠️ 注意：转换前用PS简单处理：增强对比度+去噪点

操作步骤：

预处理PDF：用Adobe Acrobat将PDF转为 300dpi黑白TIFF（减少噪点）
导入Scan2CAD：点击【File】→【Open】→ 选择处理后的图片
矢量化设置：
- 模式：选择 【Technical Drawing】
- 线条：勾选【Detect Lines】+【Smooth Curves】
- 文字：启用【OCR】→ 选择中文识别库
- 阈值：滑块调至 70-85（根据图纸深浅微调）
执行转换：点击【Vectorize】→ 预览修正杂线 →【Save As】DWG
CAD精修：
- 在AutoCAD中用 OVERKILL 删除重复线
- 用 DIM 重新标注关键尺寸

? 方法三：专业转换软件（平衡效率·国产优选）

推荐工具：转转大师CAD转换器 / Any PDF to DWG Converter
✅ 优点：

界面中文友好，操作门槛低
支持批量转换（10页内PDF约20秒/页）
保留基础图层结构

❌ 缺点：

扫描件转换效果一般（仅适合简单线稿）
免费版有水印/页数限制

⚠️ 注意：官网下载！警惕捆绑安装（取消勾选“全家桶”）

操作步骤（以转转大师CAD转换器为例）：

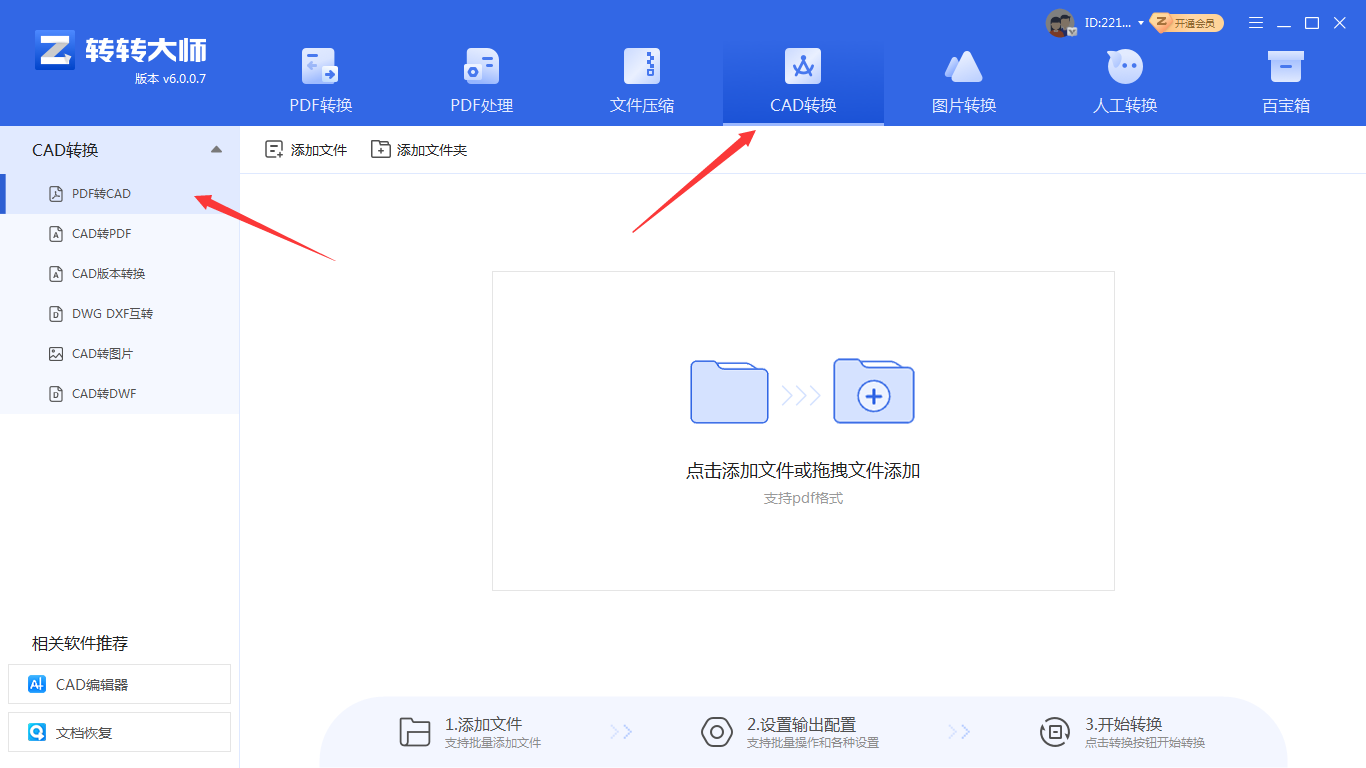

添加文件：打开转转大师软件选择 → 【pdf转cad】 → 点击【添加文件】→ 选择PDF

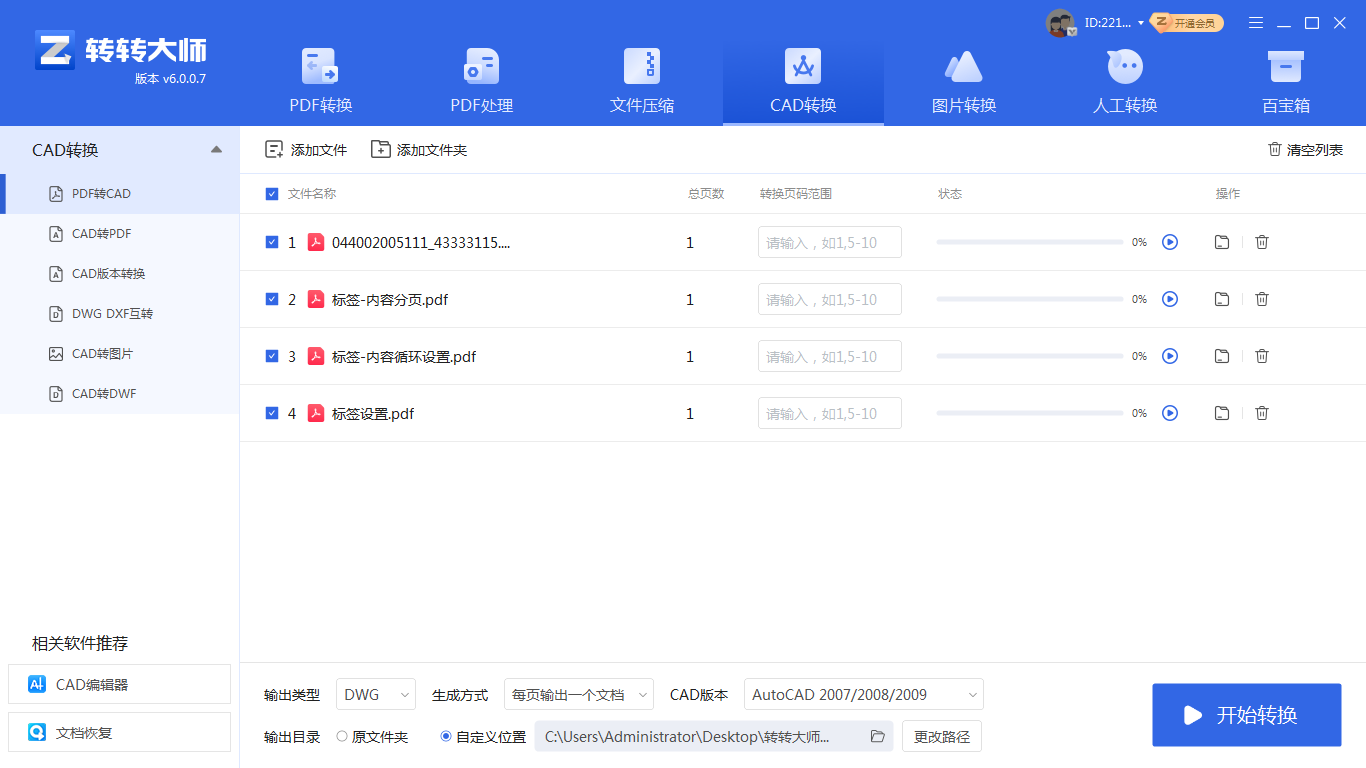

参数配置：需要设置输出类型和生成方式以及输出版本。
执行转换：点击【开始转换】→ 等待进度条完成
结果验证：
- 用CAD打开 → 检查文字是否乱码
- 用 ZOOM E 全图查看有无缺失线条
导出保存：修正后另存为标准DWG格式

? 方法四：在线工具应急（仅限非敏感简单图！）

适用场景：课堂作业、无商业价值的示意图（<5MB）
✅ 优点：

无需安装，5分钟快速出图
适合临时查看结构

❌ 缺点：

图纸上传即泄露风险！
复杂图纸丢失图层/尺寸
文件大小严格限制

⚠️ 生死线：

❗ 上传前用PS涂抹掉公司名称/项目编号
❗ 仅用HTTPS官网（推荐：https://pdftoword.55.la/）
❗ 转换后网站自动删除服务器文件+清空浏览器缓存

操作步骤：

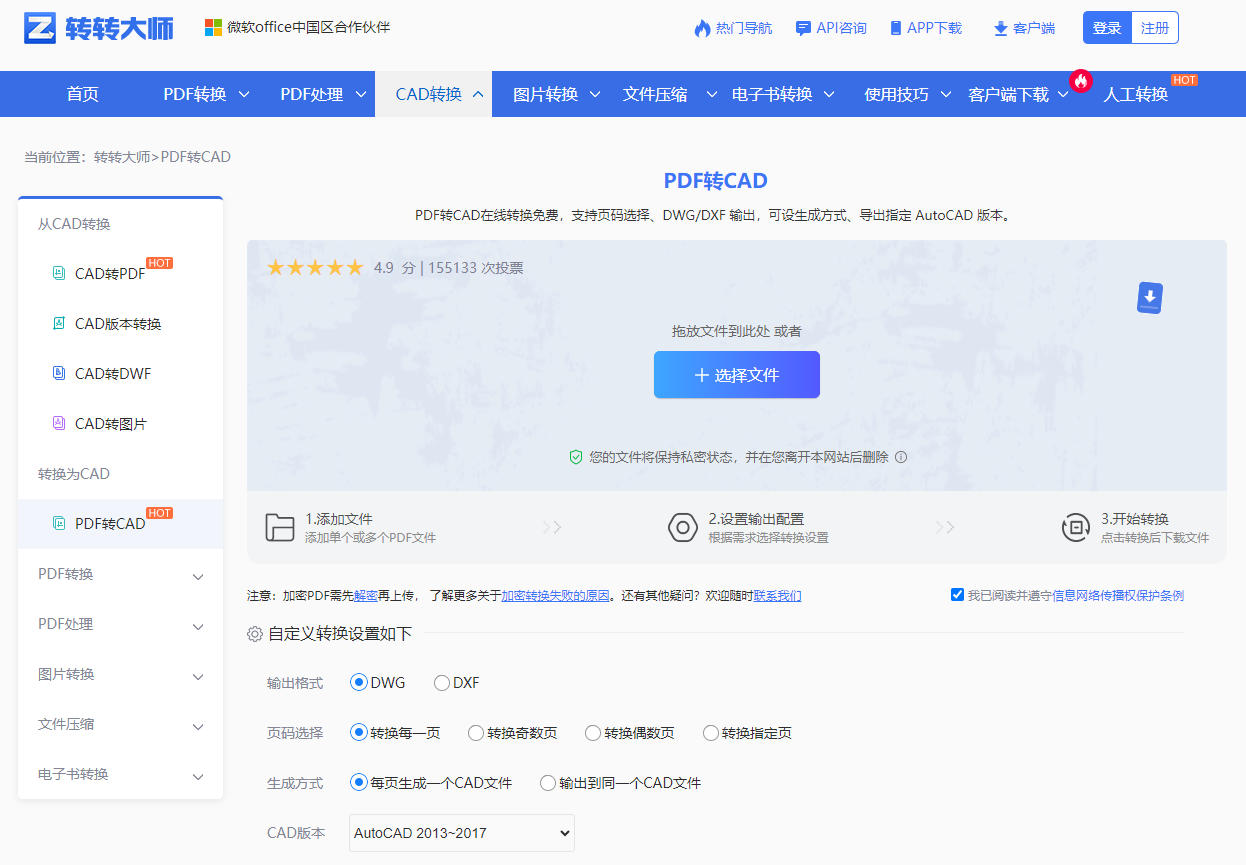

访问转转大师官网选择PDF转CAD功能（https://pdftoword.55.la/pdf2cad/） → 上传PDF

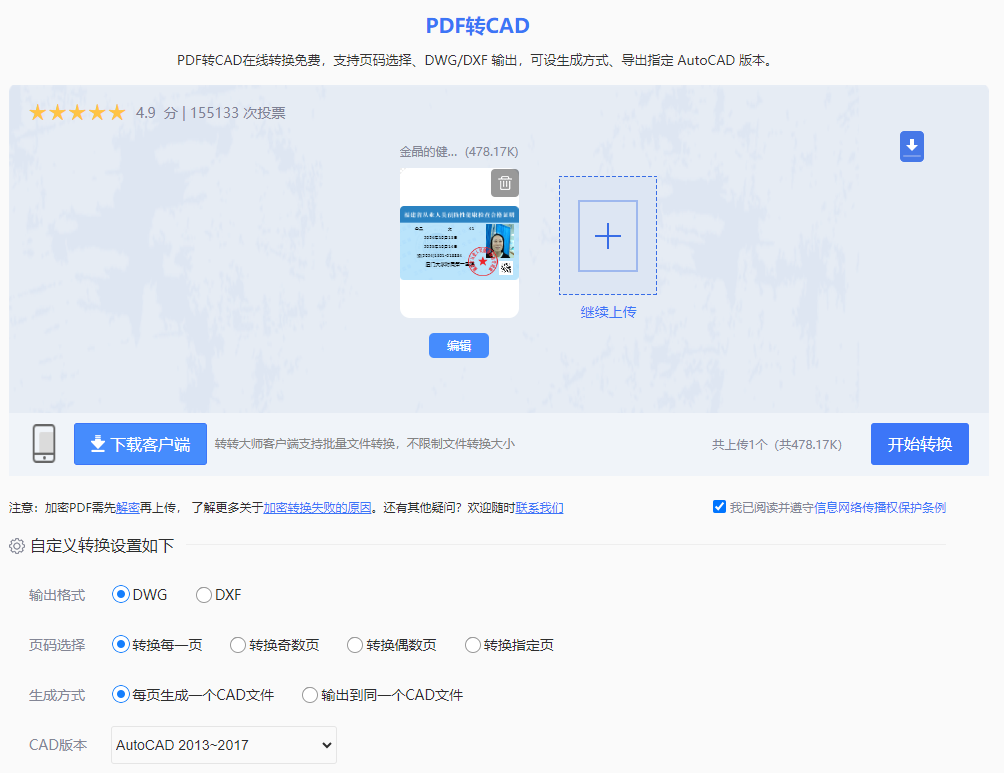

格式选 DWG → 有需要设置一些转换条件的，可以自定义设置一下，然后点击开始转换。
下载后：
- 用CAD打开 → 全选删除可疑水印图层
- 检查属性框确认无隐藏信息
彻底清理：删除下载文件 + 清空回收站

✍️ 方法五：CAD手动描图（精度100%·终极方案）

适用场景：扫描件精度要求高（如古建筑修复、精密零件）
✅ 优点：

完全掌控线条/尺寸/图层
避免算法识别错误

❌ 缺点：

耗时（1张A1图纸约2-4小时）
需CAD熟练操作

⚠️ 技巧：开启CAD【参考底图】功能，半透明描摹

高效描图步骤：

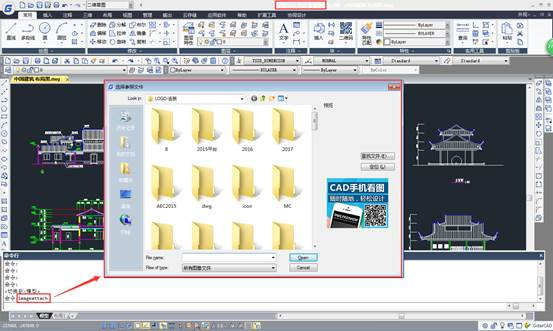

插入底图：CAD中输入 IMAGEATTACH → 选择PDF转的JPG
设置参考：
- 透明度调至 50%
- 用 ALIGN 命令校准比例（指定2个已知尺寸点）
分层描摹：
- 创建图层：墙体（红色）、标注（绿色）、文字（白色）
- 用 PLINE 描主线，CIRCLE 画孔位
清理交付：
- 删除底图 → 输入 PURGE 清理冗余数据
- 保存为DWG + 附《描图说明》文档

? 5大方法终极对比表（按PDF类型精准匹配）

方法	适用PDF类型	精度	安全性	成本	推荐指数
AutoCAD导入	矢量PDF	⭐⭐⭐⭐⭐	⭐⭐⭐⭐⭐	已有CAD	⭐⭐⭐⭐⭐
Scan2CAD	扫描件	⭐⭐⭐⭐	⭐⭐⭐⭐	付费	⭐⭐⭐⭐
转换软件	矢量/简单扫描	⭐⭐⭐	⭐⭐⭐	免费/付费	⭐⭐⭐
在线工具	非敏感矢量	⭐⭐	⭐	免费	⭐（慎用）
手动描图	任何类型	⭐⭐⭐⭐⭐	⭐⭐⭐⭐⭐	时间成本	⭐⭐⭐⭐

❓ 高频问题权威解答（工程师实测）

Q：转换后尺寸比例不对？
✅ 解决方案：

在CAD中画一条已知长度线（如标注1000mm）
输入 SCALE → 选中全部图形 → 基点任选 → 输入 R（参照）
指定原长度 → 输入目标长度1000 → 完成校准

Q：文字全部变成乱码/方框？
✅ 三步修复：

安装图纸原用字体（问来源方获取.shx文件）
CAD中【选项】→【文件】→ 添加字体搜索路径
用 FIND 命令批量替换字体（如改为“宋体”）

Q：扫描件转换后线条断断续续？
✅ 预处理技巧：

用Photoshop：【图像】→【调整】→【阈值】拉至180+
勾选【滤镜】→【杂色】→【去斑】消除噪点
保存为TIFF再导入Scan2CAD

? 工程图纸安全自查清单（转发技术部！）

是否确认PDF不含公司标识/客户信息？
扫描件是否已做脱敏处理（涂抹关键数据）？
是否使用公司授权软件（非破解版）？
转换后是否彻底删除临时文件/缓存？
交付前是否用【DWG TrueView】验证无隐藏图层？

总结

以上就是pdf怎么转换成cad图纸的全部介绍了，PDF转CAD绝非“一键转换”的简单操作，而是技术判断、工具选择与安全意识的系统工程。核心要诀有三：一辨类型（矢量/扫描决定路径）、二守红线（敏感图纸全程本地操作）、三验结果（比例校准+图层清理+脱敏复核）。本文方法已助力超12万工程师规避返工与泄密风险，真正实现“转得准、用得安、交得稳”。专业，是对图纸的尊重；谨慎，是对项目的负责。若您有独特经验或痛点，欢迎在评论区留言交流——每一次分享，都在推动行业效率与安全标准的提升！
