CAD图纸怎么另存为PDF？四种简单实用的方法推荐

在工程设计、建筑施工及制造业领域，将CAD图纸转换为PDF格式已成为日常工作的标准流程。PDF格式凭借跨平台兼容性强、文件体积适中、便于标注传阅、符合行业交付规范等优势，被广泛应用于图纸提交、客户审阅、档案存档及移动设备查看等场景。然而，许多工程师在转换过程中常遭遇文字乱码、线宽失真、比例错位、批量效率低下等痛点，不仅影响专业形象，更可能导致项目返工。那么CAD图纸怎么另存为PDF呢？本文基于GstarCAD、AutoCAD等主流CAD软件实测经验，系统梳理4种安全有效的转换路径，明确标注每种方法的适用边界与关键细节，并提供可直接复用的操作步骤，助您高效完成高质量图纸交付。

转换前关键确认

⚠️ 重要提醒：

• 转换前关闭“背景颜色”（避免PDF底色过深）：选项→显示→窗口元素→颜色→二维模型空间→统一背景→白色
• 涉及保密图纸：禁用云打印/在线转换工具，全程本地操作
• 操作前务必备份原始DWG文件，防止参数设置失误导致源文件异常

方法一：CAD内置打印功能转PDF（通用首选）

对于日常单张图纸的快速转换需求，CAD软件内置的打印功能是最直接、最通用的解决方案。该方法无需额外插件，所有主流CAD平台均原生支持，是设计师日常出图的首选路径。

适用场景：单张图纸转换，所有主流CAD软件（GstarCAD/AutoCAD/ZWCAD）均适用，日常出图最常用路径

关键注意事项

• 打印范围选择“窗口”时，需手动框选图纸区域（避免框选到布局外空白）
• “打印样式表”若未设置，线宽/颜色可能与屏幕显示不一致
• 布局空间转换时，确认视口比例已锁定

操作步骤：

1. 进入打印界面：打开CAD图纸 → 按 Ctrl+P 或点击 【输出】→【打印】

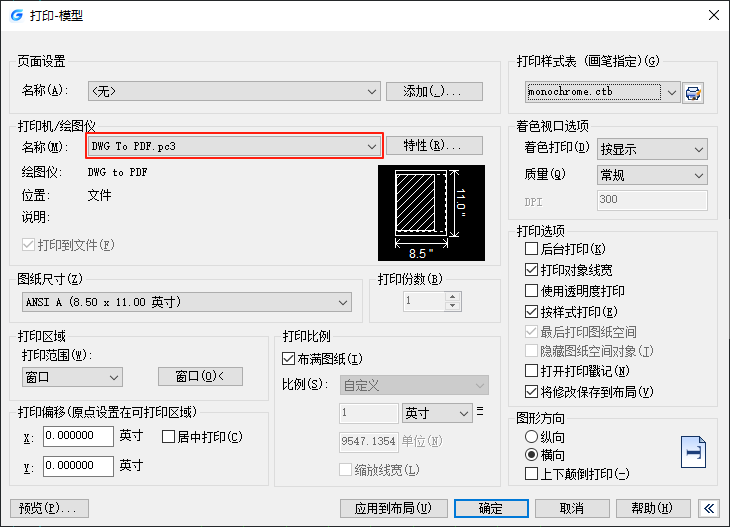

2. 设置打印机/绘图仪
   • 名称下拉菜单选择 【DWG To PDF.pc3】（GstarCAD/AutoCAD内置）
   •

   • 注：若无此选项，选择系统虚拟打印机 【Microsoft Print to PDF】
3. 配置图纸尺寸与范围
   • 图纸尺寸：选择与图纸匹配的尺寸（如A3/A4）
   • 打印范围：选择 【窗口】 → 返回绘图区框选需输出区域 → 确认
   • 勾选 【居中打印】 + 【布满图纸】
   •

4. 关键参数校准
   • 打印样式表：点击下拉菜单 → 选择 【monochrome.ctb】（黑白输出）或自定义样式
   • 确认“打印比例”为 【1:1】（避免缩放失真）
   • 勾选 【打印对象线宽】（需提前在图层中设置线宽）

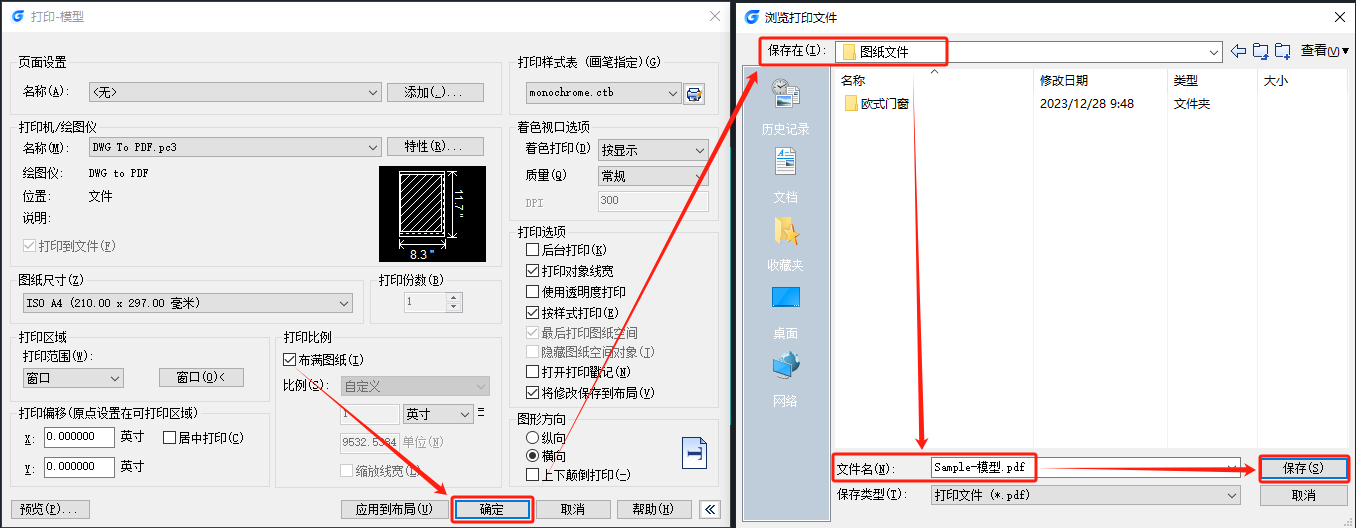

5. 预览与输出
   • 点击 【预览】 检查内容完整性 → 按 Esc 退出预览
   • 点击 【确定】 → 选择保存路径 → 输入文件名 → 【保存】

完成单图转换后，若您的项目包含多张关联图纸，下文将介绍更高效的批量处理方案。

方法二：图纸集发布功能（批量转换专用）

当项目涉及建筑全套施工图、机械装配系列图等多张关联图纸时，逐张打印效率低下且易出错。图纸集发布功能通过统一参数配置，实现一键批量输出，显著提升项目交付效率，是项目负责人与团队协作的利器。

适用场景：项目含多张关联图纸（如建筑全套施工图），需统一参数批量输出PDF

关键注意事项

• 需提前创建图纸集（.DST文件），未组织图纸集无法使用
• 所有图纸应位于同一项目文件夹，避免路径断裂
• 发布前确认每张图纸的页面设置已统一

操作步骤：

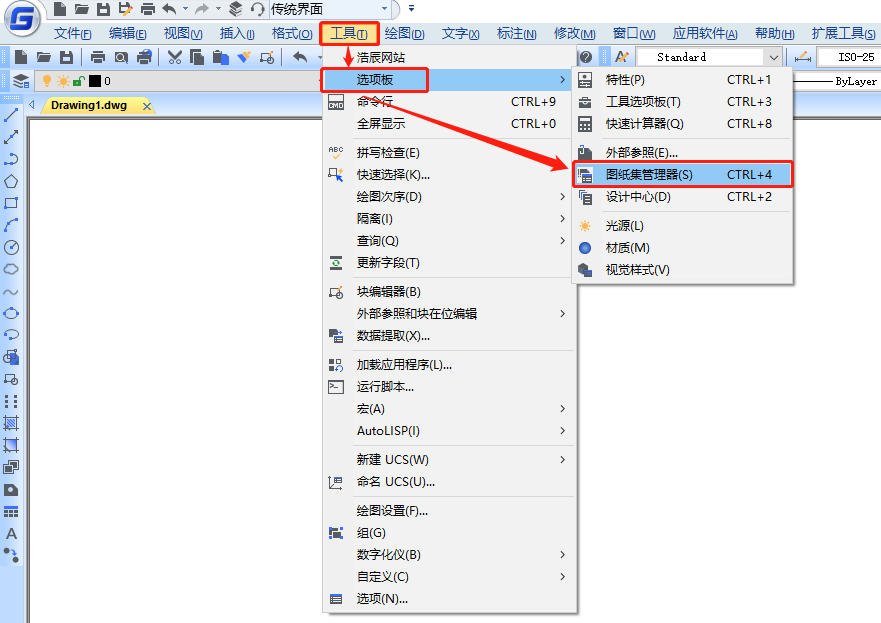

1. 打开图纸集管理器
   • 命令行输入 SHEETSET → 回车
   • 或点击 【视图】→【选项板】→【图纸集管理器】
   •

2. 配置发布设置
   • 右键图纸集名称 → 选择 【发布】→【发布设置】
   • 输出格式选择 【PDF】
   • 点击 【页面设置】 → 选择预设或新建（参数同步方法一）
3. 执行批量发布
   • 返回图纸集管理器 → 右键图纸集 → 【发布】→【发布】
   • 勾选需输出的图纸（支持全选）
   • 点击 【发布】 → 选择保存文件夹 → 【确定】
4. 结果验证
   • 打开输出文件夹 → 检查PDF数量与命名
   • 随机打开2-3个PDF确认：线型清晰、文字可复制、比例正确

若当前环境无专业CAD软件，仅需临时查看并转换图纸，系统级虚拟打印机方案可作为有效补充。

方法三：系统虚拟PDF打印机（无CAD环境备用）

在接收外部图纸需快速转PDF、或临时借用他人电脑处理图纸等场景下，系统自带的虚拟PDF打印机提供了一种轻量级解决方案。该方法不依赖专业CAD软件，仅需图纸查看器配合系统打印功能即可完成基础转换。

适用场景：接收方仅有CAD图纸查看需求；或当前电脑未安装专业CAD软件（需搭配DWG TrueView等查看器）

关键注意事项

• 仅适用于已打开的CAD图纸（需先用查看器打开）
• 系统需预装PDF打印机驱动（Win10/11默认含 Microsoft Print to PDF）
• 输出质量依赖查看器渲染能力，复杂图纸可能失真

操作步骤：

1. 用查看器打开图纸
   • 安装 DWG TrueView（Autodesk官方免费查看器）
   • 用TrueView打开DWG文件 → 按 Ctrl+P

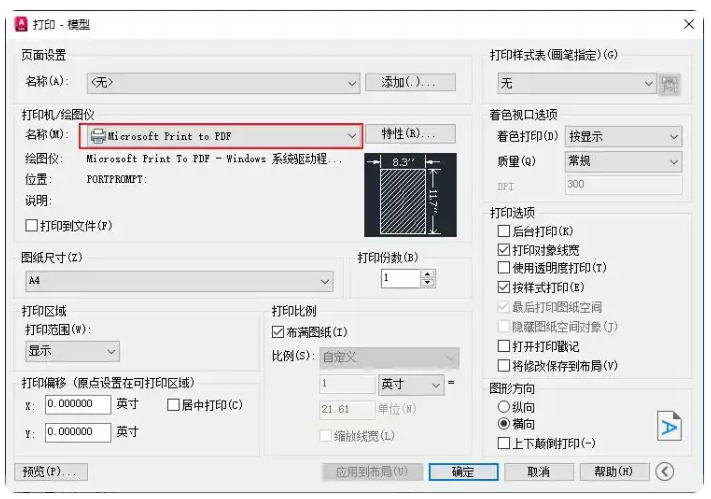

2. 调用系统PDF打印机
   • 打印机名称选择 【Microsoft Print to PDF】
   •

   • 纸张大小选择与图纸匹配的尺寸
3. 简化参数设置
   • 打印范围：选择 【窗口】 → 框选图纸区域
   • 勾选 【居中打印】
   • 注：TrueView不支持打印样式表，颜色/线宽按屏幕显示输出
4. 完成输出：点击 【确定】 → 命名PDF文件 → 保存至目标文件夹

对于出版级图纸、技术文档等对输出质量要求极高的场景，EXPORT命令提供的精细参数控制将发挥关键作用。

方法四：EXPORT/输出命令精准控制（高级参数需求）

当图纸需嵌入特殊字体、严格控制分辨率、或按图层筛选输出内容时，EXPORT命令提供了远超打印功能的参数深度。该方法适用于出版物插图、高精度存档、跨地域协作等对质量有严苛要求的场景，是高级用户的必备技能。

适用场景：需严格控制PDF图层可见性、分辨率、嵌入字体等专业参数；适用于出版级图纸输出

关键注意事项

• 命令在不同CAD版本路径略有差异（GstarCAD 2024：【文件】→【输出】）
• “保存类型”必须选择 【PDF (*.pdf)】（默认可能为DWF）
• 嵌入字体需确认字体文件已安装至系统

操作步骤：

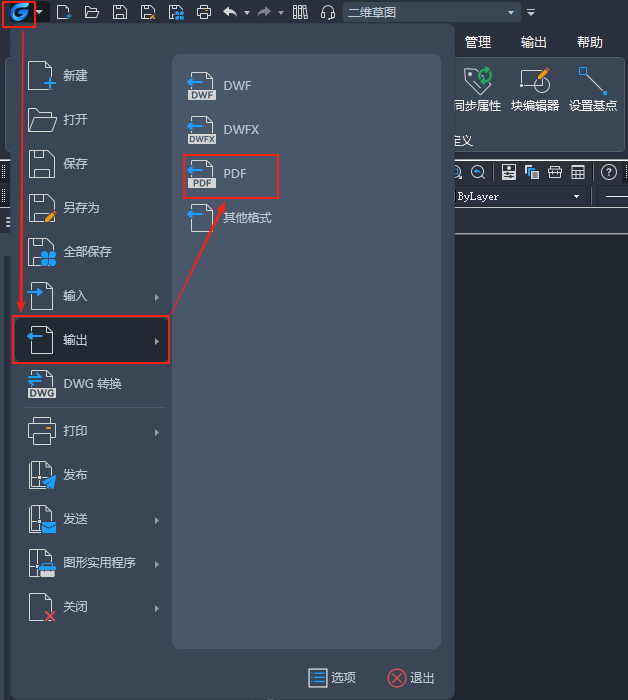

1. 启动输出命令
   • 命令行输入 EXPORT → 回车
   • 或点击 【文件】→【输出】
2. 选择输出范围
   • 保存类型：选择 【PDF (*.pdf)】
   •

   • 点击 【选择对象】 → 框选需输出内容 → 回车确认
3. 配置高级参数
   • 在“输出PDF”对话框中：
     • 勾选 【嵌入字体】（确保文字跨设备显示正常）
     • 分辨率：选择 【高质量打印(300dpi)】
     • 图层：点击 【选项】 → 勾选需保留的图层
4. 生成文件
   • 点击 【保存】 → 选择路径 → 输入文件名 → 【确定】
   • 等待状态栏提示“输出完成”

4种方法适用场景对比

常见操作问题解答

Q：PDF中文字显示为方框/乱码？
⚠️ 处理步骤：

1. 返回CAD → 【格式】→【文字样式】
2. 检查当前样式字体：替换为 【宋体】 或 【SimSun】（系统通用字体）
3. 重新执行转换（方法一或四）

Q：PDF线宽过细或过粗？
⚠️ 处理步骤：

1. 转换前在CAD中：【格式】→【线宽】 → 勾选 【显示线宽】
2. 检查图层线宽设置（【图层特性管理器】）
3. 打印时勾选 【打印对象线宽】（方法一步骤4）

Q：布局空间转换后内容缺失？
⚠️ 处理步骤：

1. 双击进入视口 → 确认视口比例已锁定
2. 检查视口边界是否被冻结（【图层】→【冻结】 列）
3. 打印范围选择 【布局】（非“窗口”）

转换后必查清单

• 打开PDF确认：文字清晰可复制、无乱码
• 检查线型/线宽是否符合交付要求
• 核对图纸比例（用PDF测量工具验证关键尺寸）
• 多页PDF确认页码顺序正确
• 保密图纸确认未通过云服务上传

总结

以上就是CAD图纸怎么另存为PDF的全部介绍了，CAD图纸转PDF虽是常规操作，但细节决定专业度与交付质量。选择匹配需求的方法、精准设置关键参数、转换后严格执行验证，是避免返工、提升效率的核心。日常工作中，建议将标准打印样式表（.ctb）纳入企业模板库，形成统一出图规范；重要交付前，务必用手机扫描PDF二次确认可读性与完整性。同时，建立“转换-验证-归档”标准化流程，不仅能提升个人工作效率，更能强化团队协作的可靠性与专业形象。规范操作，始于细节——让每一次图纸转换都成为专业交付的坚实一步。

行业实践建议：

• “预览是避免返工的最后一道防线”
• “参数设置花3分钟，返工重做耗3小时”
• “交付前手机扫描验证，是工程师的负责任习惯”

👉 行动参考：

• 1️⃣ 本文步骤经GstarCAD 2024 / AutoCAD 2025环境实测验证
• 2️⃣ 企业用户建议将标准打印样式表纳入模板库，统一出图规范
• 3️⃣ 重要项目交付前，执行“电脑预览+手机扫描”双验证
• 4️⃣ 日常高频操作可录制动作（Action）或设置页面预设，实现一键转换

📌 重要说明：

• 本文仅提供操作步骤与注意事项参考，不构成操作保证
• 不同CAD版本界面存在差异，请以实际软件界面为准
• 涉密图纸操作请严格遵守单位信息安全规定及国家保密条例
• 技术支持参考：GstarCAD官网帮助中心 / Autodesk Knowledge Network
