pdf怎么转换成cad图纸？从概念到实体的高效方法全解析！

在工程、建筑和制造领域，CAD（计算机辅助设计）图纸是设计和生产的核心。然而，我们常常会遇到一个棘手的问题：客户、合作方或早期项目资料只提供了PDF格式的图纸。PDF作为一种通用的浏览格式，完美地保留了图形的“外观”，但它并非为编辑而设计，其内部的矢量数据和图元信息往往在转换中丢失或变得难以识别。因此，将PDF准确、高效地转换回可编辑的DWG或DXF等CAD格式，成为许多专业人士的迫切需求。

那么pdf怎么转换成cad图纸呢？本文将深入探讨四种主流的pdf转cad方法，详细分析其适用场景、具体操作步骤、关键注意点，并辅以实用建议，助您根据自身情况选择最佳路径，成功完成从“静态”PDF到“动态”CAD的跨越。

方法一：使用AutoCAD原生功能直接转换（内置“PDF导入”）

这是最直接、最被广泛知晓的方法，尤其适用于AutoCAD 2017及更高版本的用户。其原理是AutoCAD内置的PDF底图导入和矢量识别引擎（SHX文字识别）。

适用场景：

• 来源质量高： PDF文件本身是由CAD软件直接打印生成，包含大量矢量数据，线条清晰，文字为SHX字体。
• 转换需求简单： 需要获取PDF中的部分几何图形作为参考，或用于快速绘制底图。
• 偶尔使用： 转换频率不高，不希望安装或购买额外软件。

操作步骤：

• 在菜单栏中依次点击 “插入” (Insert) -> “PDF输入” (PDF Import)。
•

• 在弹出的对话框中，找到并选择您的PDF文件，点击 “打开”。

• 位置： 在屏幕上指定插入点，或直接使用坐标(0,0)。
• 缩放比例： 如果PDF是按标准比例打印的，此处选择“1:1”至关重要。如果不确定，可以先使用默认设置，导入后再通过已知尺寸的线段进行校准缩放。
•

• 旋转角度： 按需设置。
• 导入选项对话框（点击“细节”或齿轮图标）：
  • PDF数据： 选择 “几何图形、填充、光栅图像和TrueType文字” 或根据需求勾选。如果希望转换文字，务必勾选文字选项。
  • 图层选项： 建议选择“使用PDF图层”（如果PDF有图层信息）或“创建对象图层”，以便于后续管理。
  • 线宽选项： 按需选择。
• 设置完成后，点击 “确定”，然后将PDF放置到图纸空间中。

• 导入的对象通常会被组合成一个“PDF底图”参考和一个“PDF导入”块。你可以使用 “EXPLODE” （分解）命令将其打散，但注意，过度分解可能会产生大量零散对象。
• 检查线条：转换后的线条可能是多段线（Polyline）或直线（Line）。使用 “PEDIT” （多段线编辑）命令进行连接和优化。
• 检查文字：识别出的SHX文字会转换为CAD的单行或多行文字。识别错误的文字需要手动校正。

注意点：

• 精度损失： 即使是最好的转换，也难以达到100%完美。曲线可能被分段为折线，文字可能识别错误。
• 来源是关键： 如果PDF是由扫描纸质图纸得到的光栅图像（图片），此方法完全无效。它只能处理矢量型PDF。
• 版本依赖： 旧版AutoCAD（如2014）可能只有“PDF附着”（PDF Underlay）功能，只能作为底图参考，无法转换矢量。
• 清理工作： 转换后会产生大量冗余的、重叠的线条，需要花费大量时间进行清理和整理，这可能比重新绘制还要耗时。

方法二：使用Adobe Illustrator作为中转站

Adobe Illustrator (AI) 是强大的矢量图形软件，对PDF格式的支持是天生的。它可以非常精确地解析PDF中的矢量信息，并导出为DXF或DWG格式，充当一个高效的“中转站”。

适用场景：

• 处理复杂矢量图形： PDF中包含复杂的图案、标志、艺术字等矢量元素。
• PDF来源多样： 无论是CAD生成的还是AI、CorelDRAW等设计软件生成的PDF，AI通常都能很好地处理。
• 需要进行深度预处理： 在转换前，需要在AI中对图形进行颜色、轮廓、分组等优化。

操作步骤：

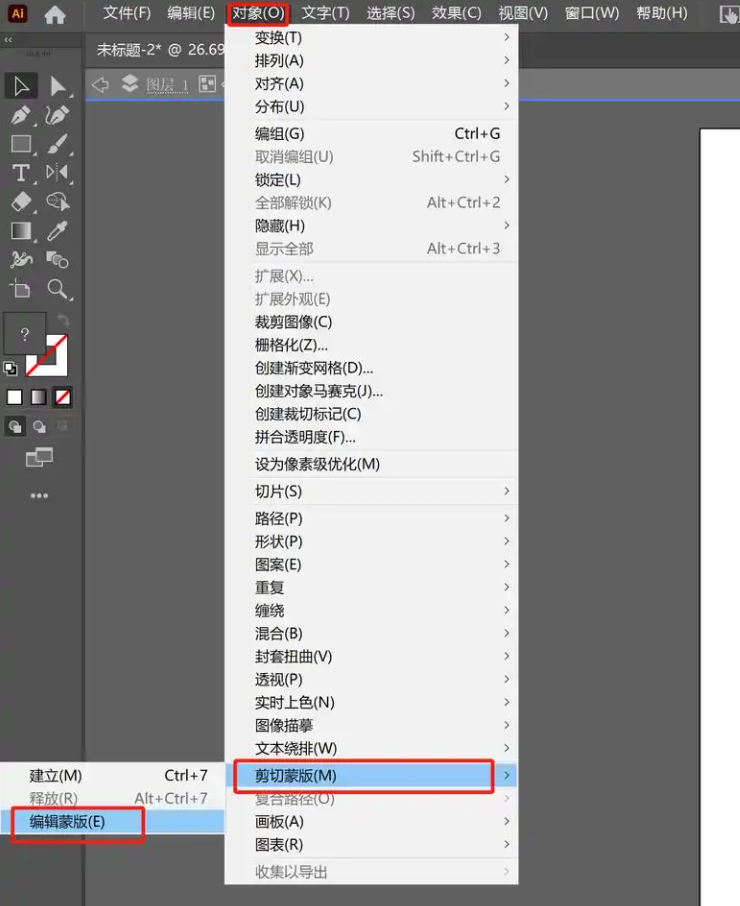

• 释放剪切蒙版： 选择所有对象（Ctrl+A），然后点击菜单 “对象” -> “剪切蒙版” -> “释放”。这一步能解决很多图形显示不全的问题。
•

• 简化路径： 选中复杂图形，使用 “对象” -> “路径” -> “简化” 来减少不必要的锚点，使图形更整洁。
•

• 处理文字： 最好将文字轮廓化（选中文字，右键->“创建轮廓”），将其转换为路径，避免到CAD中出现字体兼容性问题。但这样文字就不可编辑了。

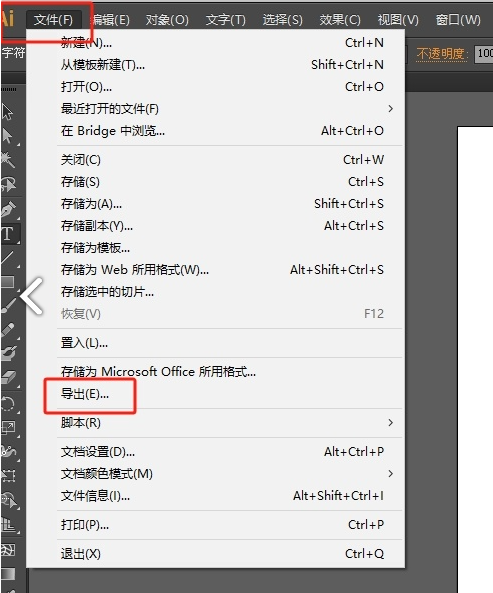

• 点击菜单 “文件” -> “导出” -> “导出为”。
•

• 在保存类型中，选择 “AutoCAD绘图 (.dwg)” 或 “DXF (.dxf)”。

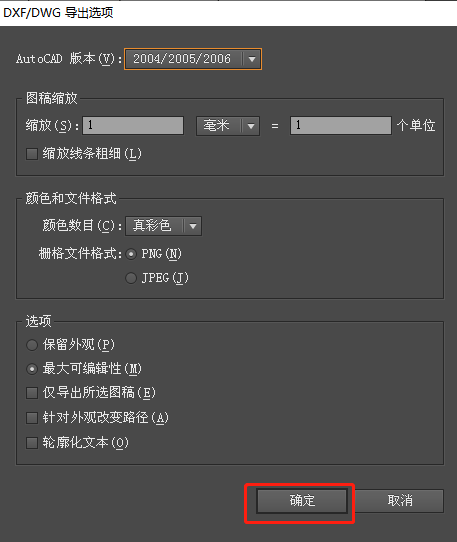

• CAD格式： 建议选择较新的格式如 “AutoCAD 2018” 以获得最佳兼容性。
• 缩放： 选择 “原始大小”。
• 颜色： 选择 “最大可编辑性” 通常效果更好。
•

• 选项： 勾选 “保留外观” 和 “最大可编辑性” 的平衡。如果之前轮廓化了文字，这里可以忽略文字选项。
• 点击 “确定” 完成导出。

• 在AutoCAD中打开导出的DWG文件。
• 检查图形是否完整，比例是否正确（可以通过测量一段已知长度的线来验证）。

注意点：

• 比例问题： AI和CAD的单位可能不一致（如AI是毫米，CAD是米），导致导入后图形巨大或微小。务必在导出和导入后检查并缩放（SCALE）到正确尺寸。
• 图层和颜色： AI中的图层和颜色信息通常可以保留到CAD中，但可能需要手动调整图层属性。
• 最佳搭档： 此方法非常适合将LOGO、复杂图标等矢量元素导入CAD，效果远好于直接插入光栅图像。

方法三：使用专业转换软件

这是专为解决此问题而生的工具。它们采用更先进的OCR（光学字符识别）和矢量识别算法，通常比通用软件提供更高的转换精度和更多的控制选项。

适用场景：

• 高频次、批量化转换： 需要一次性处理大量PDF图纸。
  • 高质量要求： 对转换后的图层、颜色、线型、文字的保真度有较高要求。
  • 处理扫描PDF： 一些高级软件支持将扫描的光栅图像进行矢量化，虽然效果有限，但比手动描图快。

操作步骤（以转转大师PDF转换器为例）：

1、官网下载客户端

2、选择CAD转换-PDF转CAD，客户端最大的好处就是可以批量转换，而且体积很大的PDF文件也可以处理，在线会有文件大小限制以及在线转换数量限制，但是客户端是没有的，所以可以很好的转换。

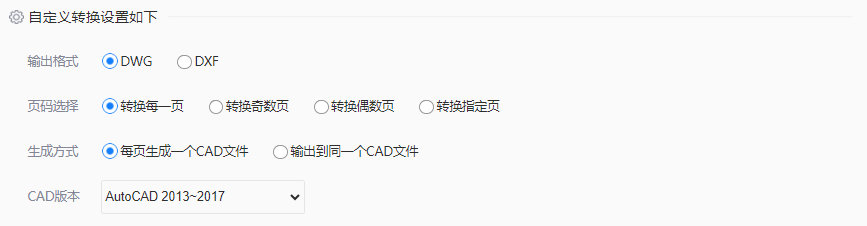

3、如果需要设置输出类型和生成方式以及输出版本，那么设置好就可以点击开始转换了。

4、转换成功，点击打开就能看到啦。

注意点：

• 软件成本： 专业软件通常是付费的，但提供试用版。试用版可能带水印或功能限制。
• 效果不一： 不同软件算法的优劣直接决定转换质量。建议先试用，用您最典型的PDF文件测试效果，再决定购买。
• 非万能： 即使是专业软件，也无法完美转换一个质量极差的扫描PDF。它只是大幅减少了手动清理的工作量，而非完全替代人工检查。

方法四：使用在线转换工具

在线转换工具提供了无需安装软件的便捷性，适合临时、紧急且文件不涉密的情况。

适用场景：

• 临时应急： 在没有安装任何专业软件的电脑上急需转换。
• 处理简单图形： 转换内容简单、小尺寸的PDF文件。
• 不涉及机密： 文件内容非商业机密或敏感工程数据。

操作步骤：

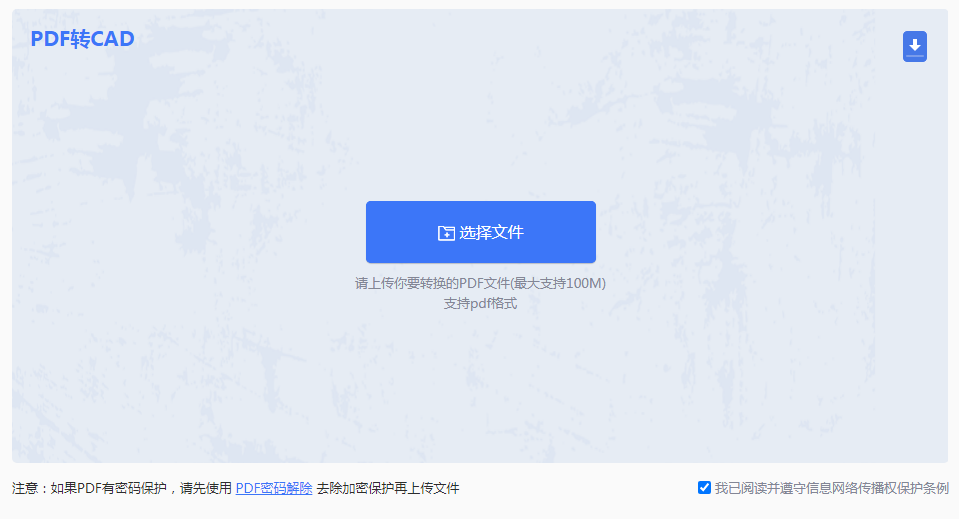

1、访问网站： 浏览器打开在线转换网站：https://pdftoword.55.la/pdf2cad/

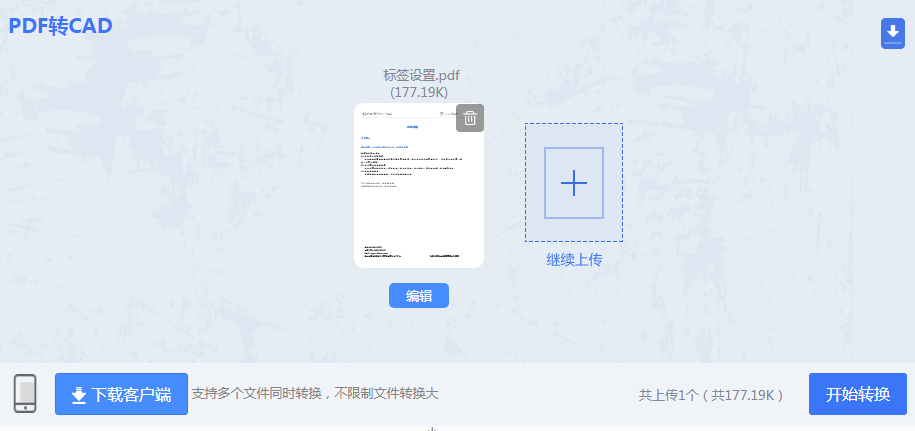

2、上传文件： 点击“选择文件”上传你的PDF文件。

3、选择输出格式： 在格式列表中选择“DWG”或“DXF”。

注意点：

• 安全和隐私： 这是最大的隐患。你的设计文件将被上传到第三方服务器，存在泄露风险。切勿用于机密项目！
• 文件和大小限制： 免费版通常有文件大小限制（如50MB），且转换排队时间较长。
• 控制力弱： 几乎无法进行任何转换参数的设置，质量听天由命。
• 网络依赖： 需要稳定的网络环境，大文件上传下载耗时。

总结与终极建议

没有任何一种方法可以保证100%完美无缺地将PDF转换为CAD。选择哪种方法，取决于您的PDF来源质量、转换精度要求、使用频率和预算。

1. 试试看再说： 无论用什么方法，第一步永远是用AutoCAD直接导入试试效果。如果结果令人满意，这就是最快的方法。
2. 矢量图形优先选AI： 如果PDF包含大量设计性矢量元素，Adobe Illustrator中转法是质量和可控性俱佳的选择。
3. 专业事找专业工具： 如果您需要经常处理此类问题，投资一款专业的PDF to CAD转换软件是最高效的选择，它能为您节省大量的手动清理时间，长远来看性价比最高。
4. 在线工具慎用： 仅在处理非敏感、小体积、简单文件且无计可施时，才考虑在线转换工具。
5. 接受不完美： 必须认识到，转换后的图纸永远需要人工检查和修正。将其视为一个“智能 tracing”（智能描图）的过程，而不是一个“一键还原”的魔法。核对尺寸、校正文字、优化线条、整理图层，这些后处理工作才是保证最终图纸质量的关键。

以上就是pdf怎么转换成cad图纸的全部介绍了，并管理好预期，您就能从容应对“PDF转CAD”这一挑战，将沉睡在PDF中的设计数据重新激活，投入到高效的生产流程之中。
