图纸pdf怎么转换为cad?这4种高效的方法了解下!

发布时间:2025-03-16 09:40:02 来源:转转大师 阅读量:17

跳过文章,直接PDF转CAD在线转换免费>>

AI摘要

本文介绍了图纸PDF转换为CAD格式的四种方法:使用AutoCAD软件,适合需要高精度和编辑需求的用户,但需付费订阅且操作较复杂;使用Adobe Acrobat Pro DC,操作简单但转换精度可能不如专业CAD工具,也需付费订阅;使用在线转换工具,方便快捷但需注意文件大小限制和隐私安全;使用免费工具如Inkscape结合AutoCAD,适合预算有限用户,但转换精度低且操作复杂。在选择转换方式时,需考虑精度、操作复杂度、预算和隐私安全等因素。

摘要由平台通过智能技术生成

在工程、建筑或机械设计领域,图纸常以PDF格式保存,但若需编辑或修改,需将其转换为CAD格式(如DWG或DXF)。那么图纸pdf怎么转换为cad呢?本文将介绍几种高效的方法,帮助您完成转换。


方法一:使用AutoCAD(专业软件)

AutoCAD是Autodesk公司开发的行业标准CAD软件,支持直接导入PDF文件并转换为DWG格式,适合需要高精度和编辑需求的用户。

  • 优点:精度高,保留图纸的几何、标注和尺寸信息。支持直接编辑转换后的CAD文件。兼容复杂图纸(如建筑、机械图纸)。
  • 缺点:需付费订阅(约¥1,880/年)。需安装软件,操作复杂度较高。

推荐工具:AutoCAD(付费,需订阅)
操作步骤:

1、打开AutoCAD,选择“插入”→“光栅图像”。

使用AutoCAD(专业软件)步骤一

2、在“插入光栅图像”对话框中,选择PDF文件并点击“打开”。

3、PDF会以光栅图像形式插入到绘图区域。

4、使用AutoCAD的“提取几何”工具(如“提取到矢量”插件)将光栅图像转换为矢量对象(需安装插件或专业工具辅助)。

使用AutoCAD(专业软件)步骤二

5、保存为DWG文件(文件→另存为→选择DWG格式)。


方法二:使用Adobe Acrobat Pro DC(综合办公软件)

Adobe Acrobat Pro DC支持将PDF导出为DWG格式,适合已有Adobe套件的用户,操作简单。

  • 优点:支持导出为DWG格式,保留部分矢量信息。兼容OCR文字识别功能。
  • 缺点:转换精度可能不如专业CAD工具。需付费订阅(约¥348/年)。

操作步骤:

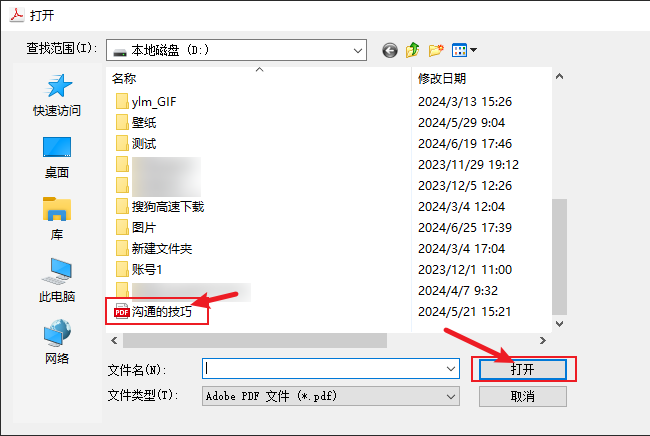

1、打开Adobe Acrobat,选择“文件”→“打开”→加载PDF文件。

使用Adobe Acrobat Pro DC(综合办公软件)

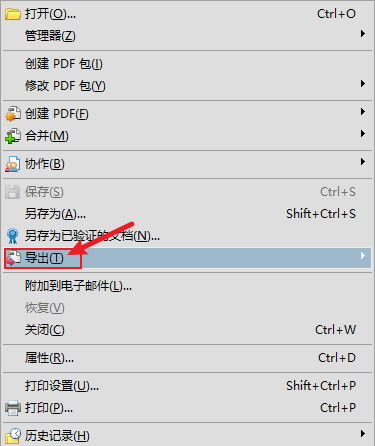

2、点击顶部菜单栏的“导出PDF”→选择“AutoCAD DWG”格式。

3、调整导出设置(如页面范围、分辨率),点击“导出”保存为DWG文件。


方法三:使用在线转换工具(如PDFmao、转转大师

在线工具适合快速转换少量文件,但需注意文件大小限制和隐私安全。

  • 优点:即开即用,无需安装软件。支持批量转换和基础格式调整。
  • 缺点:文件大小限制(通常50MB以内)。转换精度低,复杂图纸可能失真。需联网。

推荐工具:转转大师在线工具
操作步骤:

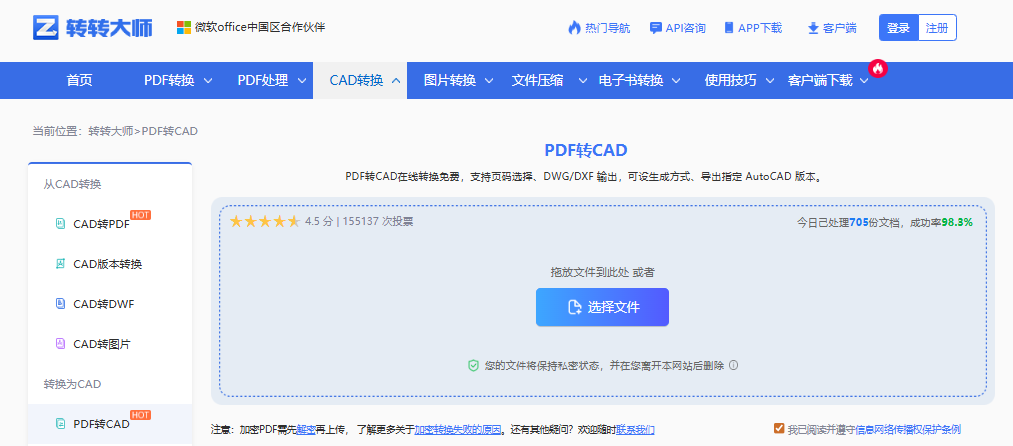

1、打开在线pdf转cad网址:https://pdftoword.55.la/pdf2cad/

使用在线转换工具(如PDFmao、转转大师)步骤一

1、点击“选择文件”然后上传PDF文件。

使用在线转换工具(如PDFmao、转转大师)步骤二

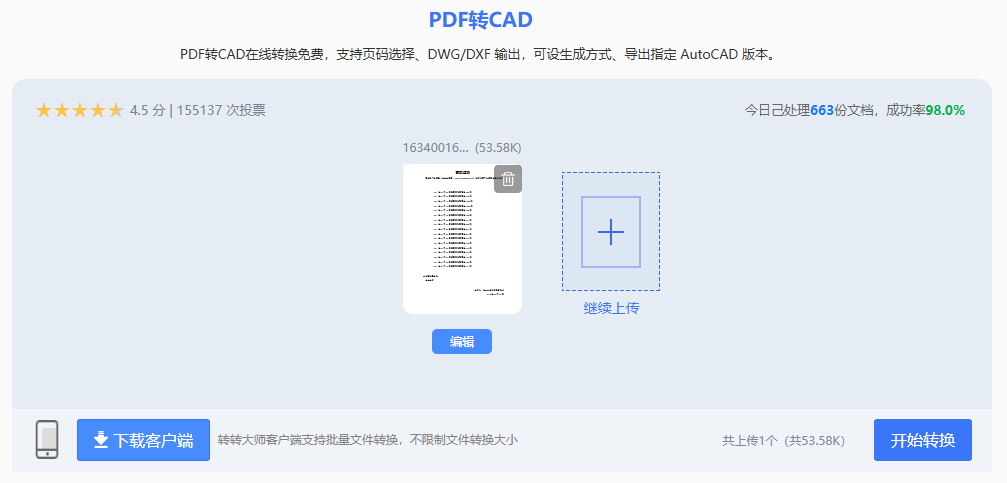

2、文件上传之后点击“开始转换”然后等待即可。

使用在线转换工具(如PDFmao、转转大师)步骤三

3、如果需要设置一些转换条件,比如说输出的格式、对页码有要求、生成方式以及CAD版本,那么可以在转换之前设置一下。

使用在线转换工具(如PDFmao、转转大师)步骤四

4、转换成功后,点击下载就可以得到你想要的CAD文件了。


方法五:使用免费工具(如Inkscape + AutoCAD)

通过免费工具Inkscape将PDF转换为矢量格式(SVG),再导入AutoCAD进行编辑。

  • 优点:免费,适合预算有限的用户。
  • 缺点:转换精度低,需手动调整。需安装多个软件,操作复杂。

操作步骤:

1、打开Inkscape,选择“文件”→“导入”→导入PDF文件。

使用免费工具(如Inkscape + AutoCAD)

2、使用“对象→矢量化”将光栅图像转换为矢量路径(需手动调整)。

3、导出为SVG文件(文件→导出为SVG)。

4、在AutoCAD中导入SVG文件并调整格式。


注意事项

  1. 备份原文件:转换前备份PDF,避免操作失误导致数据丢失。
  2. 精度与细节:复杂图纸(如机械图、建筑图)需使用专业工具确保精度。转换后需检查线条、标注、尺寸是否准确。
  3. 矢量与光栅区分:PDF中的矢量图(如CAD原生导出)转换效果更好。光栅图(扫描件)需先矢量化(如使用PDF2CAD或AutoCAD插件)。
  4. 版权与隐私:使用在线工具时,避免上传敏感图纸。选择正规平台,防止信息泄露。
  5. 格式兼容性:导出时选择通用格式(如DWG R2007),确保与其他CAD软件兼容。

总结

根据需求选择合适的方法:

  • 专业需求/高精度图纸:优先使用AutoCAD。
  • 快速简单转换:尝试Adobe Acrobat Pro DC或在线工具(如转转大师)。
  • 免费方案:结合Inkscape和AutoCAD,但需手动调整。

以上就是图纸pdf怎么转换为cad的方法介绍了,您可以将图纸PDF高效转换为CAD格式,满足设计、编辑或分享的需求。操作前建议先测试小文件,确保工具符合预期效果。
