图纸急着改却打不开？这几个PDF转CAD的方法真管用！

接手别人发来的设计图，或者拿到一份只有PDF格式的工程文件时，最让人头疼的就是没法直接修改尺寸和线条。遇到这种情况，大家通常都会四处搜索“pdf怎么转换成cad图纸”，希望能快速把文件变成可编辑的DWG或DXF格式。不过，市面上的转换方法五花八门，有的适合处理单个小文件，有的则专治多图纸批量转换。为了帮大家少走弯路，我整理了几个亲测好用的实操方案，涵盖了在线免安装、专业软件批量处理以及CAD原生导入等不同场景，你可以根据手头的实际情况来选择最合适的那一个。

一、 使用AutoCAD自带功能直接导入

如果你电脑上已经安装了AutoCAD，其实完全不需要借助第三方工具，它自带的导入功能就能解决大部分问题。这个方法的底层逻辑是直接调用CAD的解析引擎，将PDF中的矢量路径映射为多段线、圆弧等可编辑的CAD实体，非常适合手头只有少量图纸且对精度要求较高的用户。

• 优点： 无需额外下载任何软件，安全性极高（文件不上传网络）；转换后的图层结构、文字对象保留得相对完整，能直接在CAD里进行二次编辑。
• 局限性： 仅支持AutoCAD 2017及以上版本；一次只能处理单份文件，效率较低；如果原PDF是扫描件或清晰度极差，导入后可能只是一张无法编辑的底图。

操作步骤：

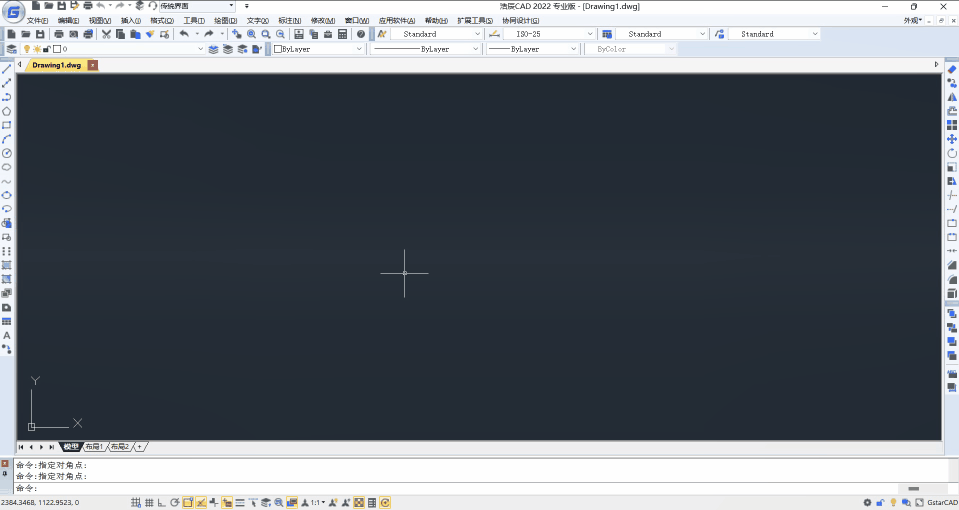

• 启动AutoCAD软件，新建一个空白图纸或打开现有工程文件。
• 在顶部菜单栏点击“插入”选项卡，找到并选择“PDF输入”功能。
• 在弹出的窗口中选中你的目标PDF文件，点击“打开”。
•

• 在随后的设置面板中，务必勾选“几何图形”、“文字”和“填充”，同时取消勾选“图像”以避免嵌入无用的位图。
• 确认比例设置为1:1，点击“确定”，等待进度条走完即可生成可编辑的线条。

注意：操作前一定要确认原文件是否为矢量格式。你可以尝试在PDF阅读器里放大到400%，如果边缘锐利且文字能被复制，才是矢量图。如果是扫描生成的图片型PDF，强行导入只会得到一张死图。

二、 借助转转大师进行批量离线转换

在实际工作中，我们经常会遇到一次性需要处理十几份甚至几十份图纸的情况。这时候用CAD一个个导就太折磨人了。针对这种批量转换场景，推荐使用“转转大师pdf转换器”。它在本地运行，不受文件大小限制，能够高效地将大量PDF打包转化为CAD格式，极大提升了工作效率。

• 优点： 支持文件夹级别的批量添加与转换，省时省力；离线处理保护隐私；输出格式和CAD版本可以自由选择，兼容性极好。
• 局限性： 属于桌面端软件，需要下载安装；部分高级批量功能可能需要开通会员才能解锁全部权限。

操作步骤：

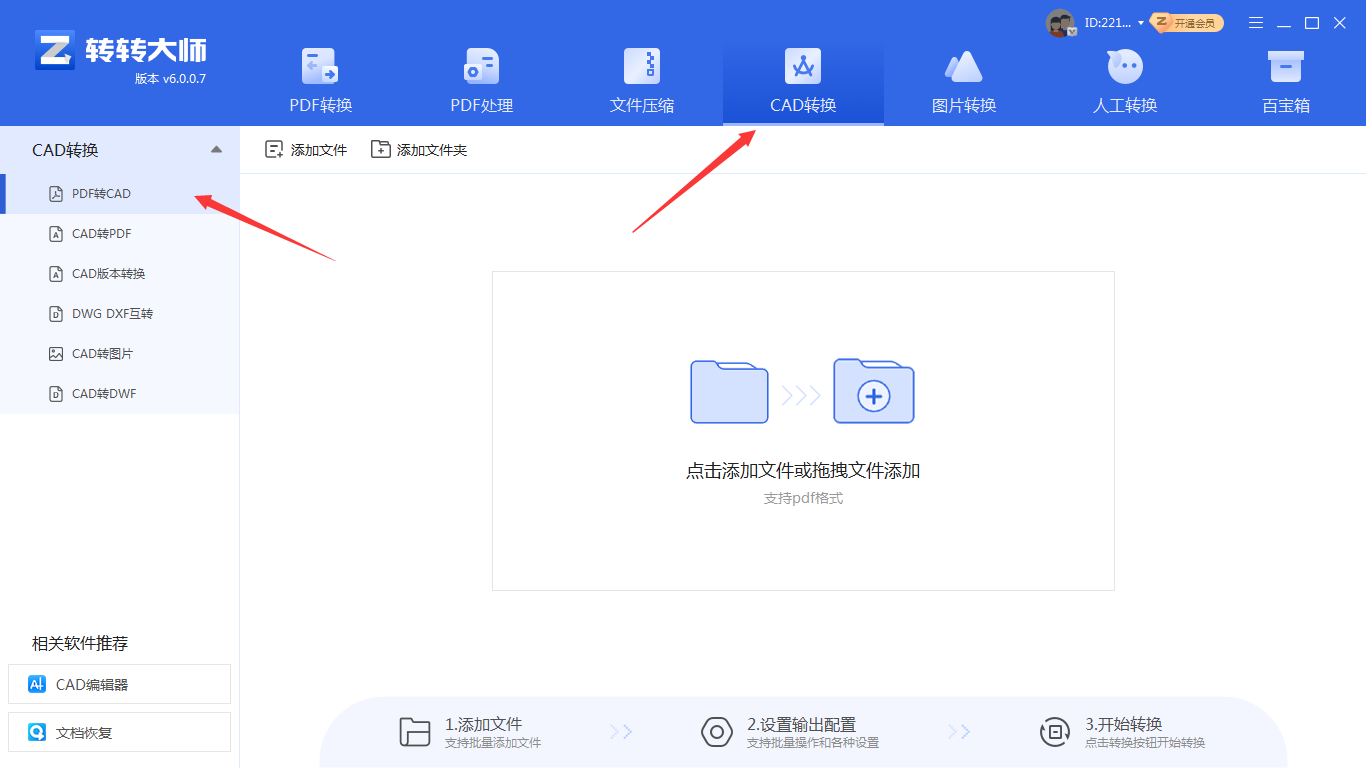

• 下载并安装转转大师客户端，打开软件后在主界面选择“CAD转换”下的“PDF转CAD”模块。
•

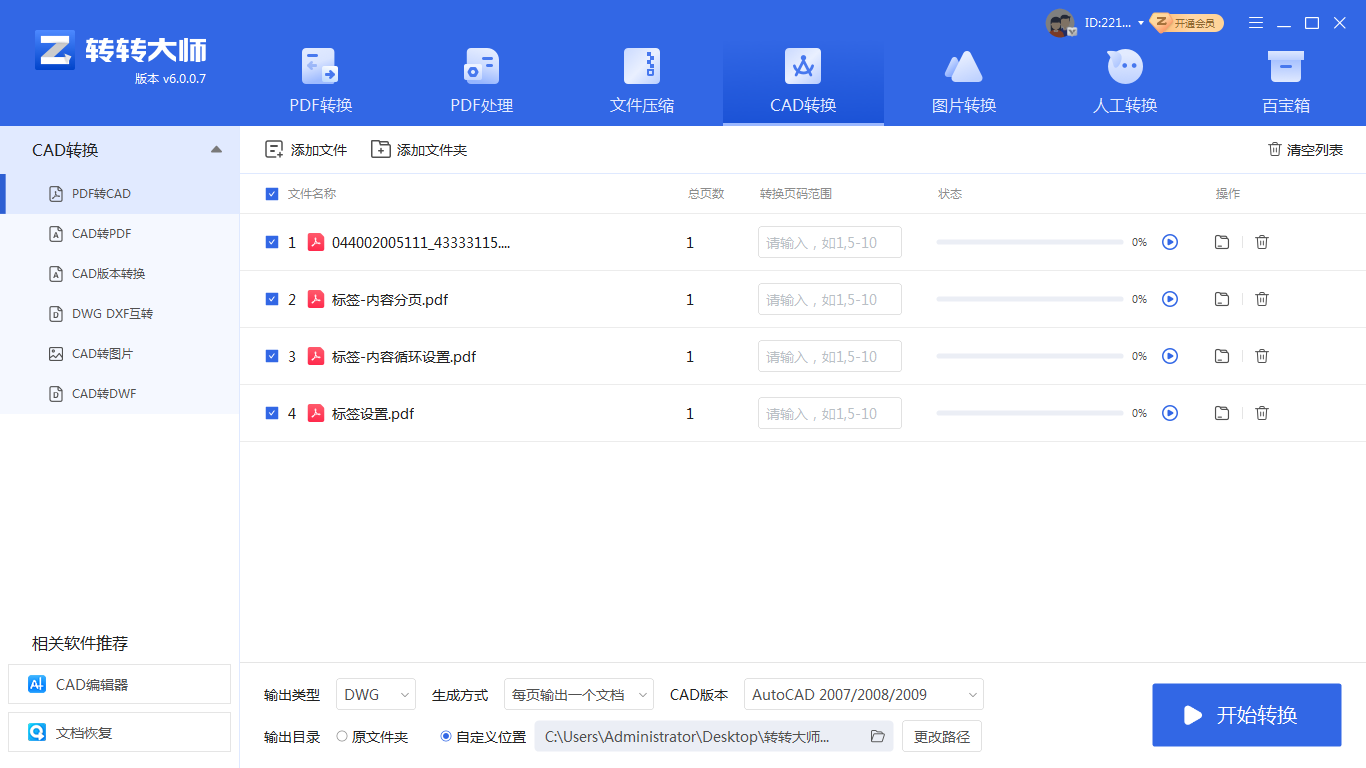

• 点击“添加文件”或直接拖拽多个PDF文件进列表，也可以直接添加整个文件夹。
•

• 在底部的输出设置中，将格式设为DWG，并根据团队使用的软件选择合适的CAD版本（如AutoCAD 2018）。
•

• 设置好保存路径后，点击“开始转换”，等待所有任务完成即可。

注意：很多人习惯把几百兆的超大图纸全扔进去一起转，这容易导致内存溢出或卡顿。建议每次批量处理的文件数量控制在合理范围内，并且确保源文件没有加密密码。

三、 利用转转大师在线工具免安装转换

有时候我们在外办公，用的是公用电脑，或者临时接到任务急需改个尺寸，根本没时间也没权限去装大型软件。这种情况下，了解“pdf怎么转换成cad图纸”的最轻量级解法就很重要了。推荐使用“转转大师”在线工具，只要打开浏览器就能搞定，用完即走，非常方便。

• 优点： 零门槛，无需下载安装包，跨平台兼容；界面清爽，几步就能出结果，特别适合应急处理。
• 局限性： 依赖网络环境，网速慢时体验不佳；免费版对单次上传的文件大小有一定限制，不适合超大工程文件。

适用场景提示：当你只是偶尔需要转换几份小文件，且不方便安装任何软件时，优先选这个方法。

操作步骤：

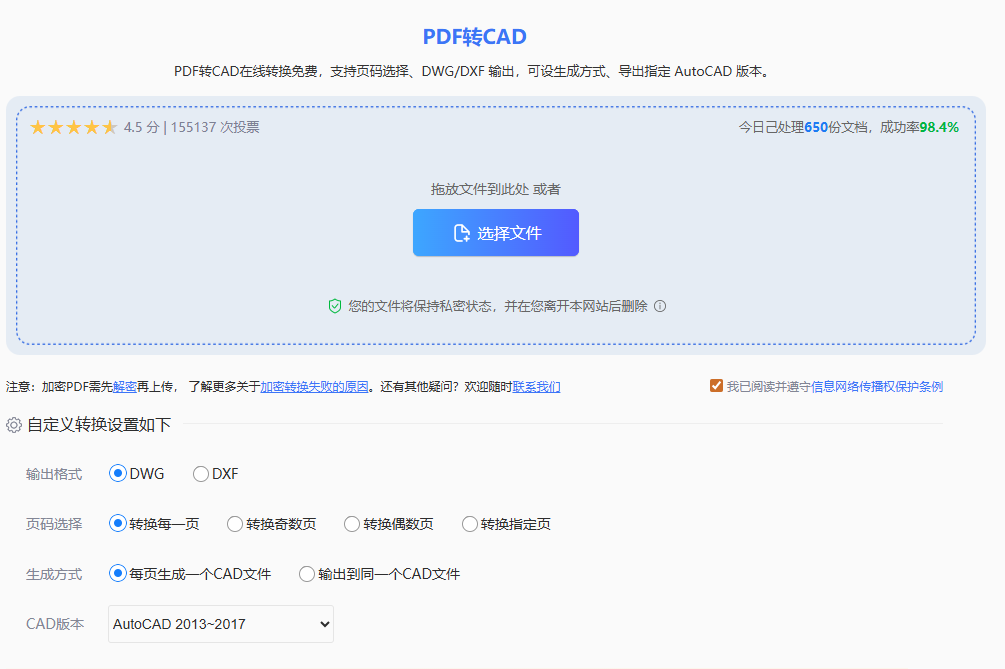

• 打开在线PDF转CAD网址：https://pdftoword.55.la/pdf2cad/。
•

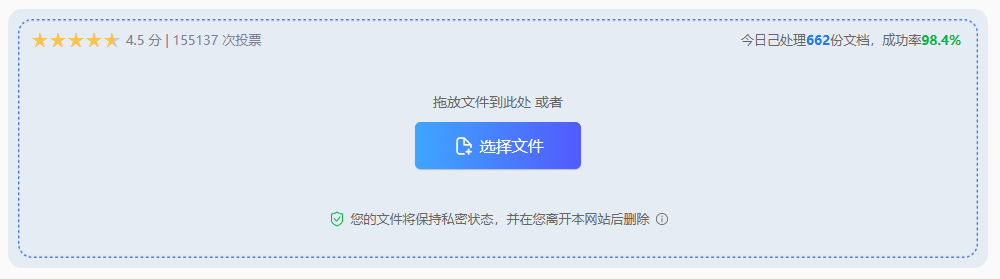

• 点击“选择文件”按钮，将你需要转换的PDF图纸上传到网页中。
•

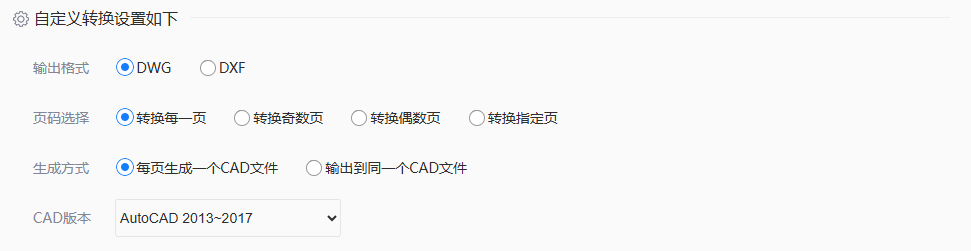

• 根据需要在下方自定义转换设置，比如选择输出为DWG还是DXF格式。
•

• 确认无误后点击“开始转换”，等待云端服务器处理完毕。
•

• 转换成功后，点击“下载”按钮将CAD文件保存到本地。

注意：在线工具虽然方便，但涉及核心商业机密或敏感项目的图纸，尽量不要上传到公网服务器，以免发生数据泄露风险。此外，转换完成后请务必及时下载，关闭网页后服务器通常会清除缓存。

四、 通过Adobe Acrobat Pro导出高质量图纸

作为PDF界的“老大哥”，Adobe Acrobat Pro在处理复杂排版和字体信息方面有着得天独厚的优势。如果你的PDF图纸包含大量的特殊符号、复杂的标注或是由其他非CAD软件导出的矢量图，用它来导出往往能获得更干净的线条和更准确的图层结构。

• 优点： 转换质量极高，能最大程度还原原始文档的布局、颜色和字体细节；对复杂矢量的解析能力强，不易出现断线。
• 局限性： 软件本身订阅费用较高，普通用户获取正版成本大；操作流程相对繁琐，对新手不太友好。

适用场景提示：当你手头有一份极其重要、排版复杂且对转换精度要求极高的图纸时，优先选这个方法。

操作步骤：

• 使用Adobe Acrobat Pro DC打开你需要转换的PDF图纸文件。
•

• 在顶部菜单栏依次点击“文件” -> “导出到” -> “CAD图纸”。
•

• 在弹出的导出设置窗口中，选择输出格式为DWG或DXF。
• 展开“设置”选项，根据需要调整图层映射、比例以及是否保留文字编码等高级参数。
• 点击“导出”，选择保存位置，等待软件完成高质量的转换运算。

注意：由于Acrobat的转换引擎非常严谨，如果原PDF存在轻微的变形或比例失调，导出的CAD文件也会如实保留这些瑕疵。因此，导出后依然需要在CAD中进行基础的校对和微调。

总结

总结来说，到底该选哪种方式来解决“pdf怎么转换成cad图纸”的问题，完全取决于你的具体需求。如果只是偶尔应急且不涉密，在线工具是最省事的选择；要是手里有AutoCAD且追求安全精准，直接用原生导入最靠谱；面对成堆的图纸要赶工期，批量转换软件绝对是生产力神器；而对于那些极其珍贵、排版复杂的绝版图纸，花点时间用专业PDF编辑器慢慢导出才是最稳妥的。希望这些经验能帮你顺利搞定图纸，不再为格式问题发愁。
