pdf图纸怎么转换成cad图纸？这3种方法教会你！

在工程设计、建筑施工及机械制造领域，图纸格式的兼容性往往决定了工作的效率。很多时候，我们接收到的设计文件是PDF格式，这种格式虽然便于查看和传输，但缺乏编辑性。当我们需要对图纸进行修改、测量或导入到专业设备（如RTK）时，就必须解决“pdf图纸怎么转换成cad图纸”这一核心难题。

将PDF转换为CAD（通常为DWG或DXF格式）并非简单的格式重命名，而是涉及矢量数据的重构与解析。本文将基于专业测试与实际操作经验，为您深度解析三种主流的转换方案，涵盖专业软件转换、CAD原生导入及在线工具处理，助您找到最适合的解决之道。

方案一：使用专业转换软件——转转大师pdf转换器

对于追求高保真度、需要批量处理或处理复杂图纸的用户来说，使用专业的本地转换软件是最稳妥的选择。这里重点推荐转转大师PDF转换器，它在矢量线条识别和图层保留方面表现出色。

转转大师PDF转换器是一款专为文档格式互转设计的桌面端软件。它内置了强大的解析引擎，能够深度识别PDF中的线条、圆弧、文字等图元，并将其转化为CAD可编辑的实体对象，而非简单的图片背景。

优点：

• 转换精度高：能够最大程度保留原图的线条比例和文字内容，减少“乱码”或线条断裂的情况。
• 批量处理：支持一次性添加多个PDF文件进行转换，极大提升工作效率。
• 安全性强：本地客户端运行，无需上传文件到云端，有效保护工程图纸的隐私与数据安全。

缺点：

• 需要下载安装客户端，占用一定的磁盘空间。
• 高级功能通常需要付费授权。

操作步骤：

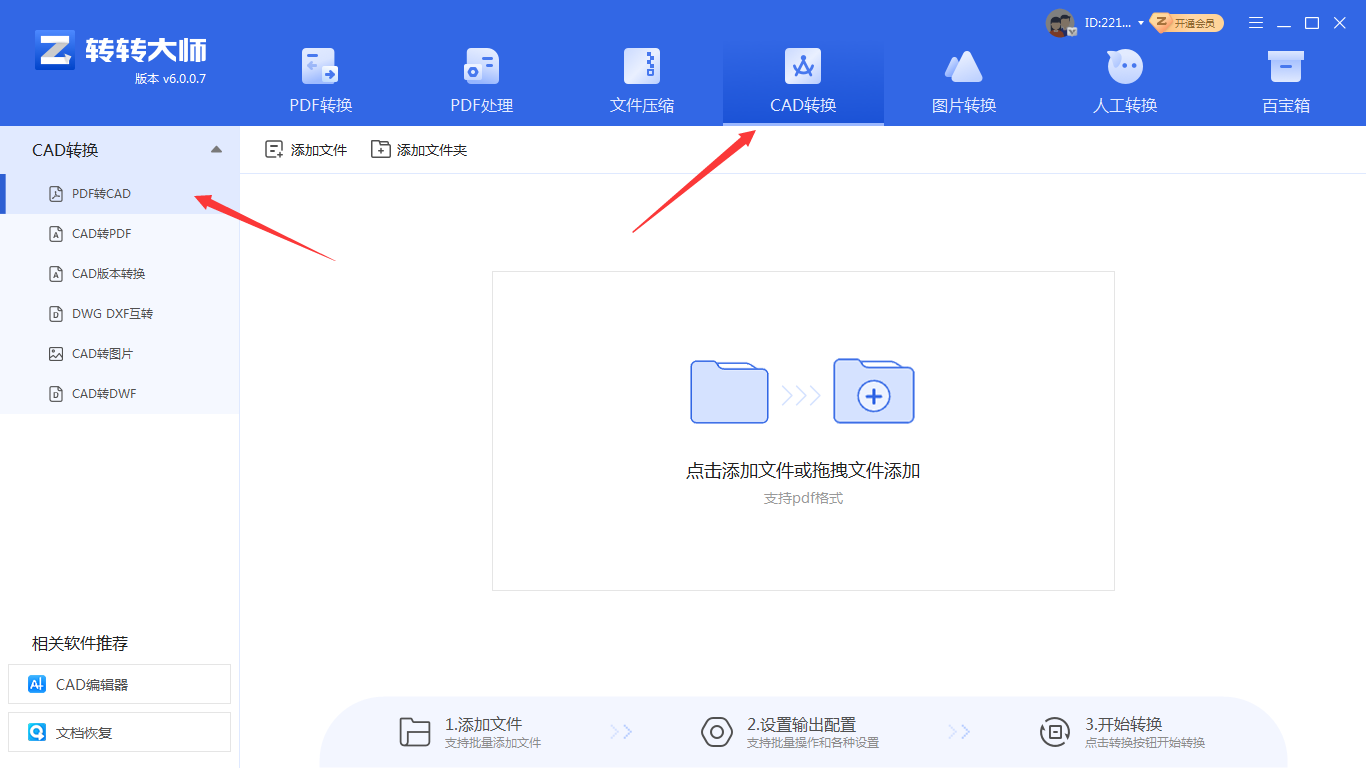

• 第一步：下载并安装转转大师PDF转换器，启动软件后，在主界面选择“CAD转换”模块下的“PDF转CAD”功能。
•

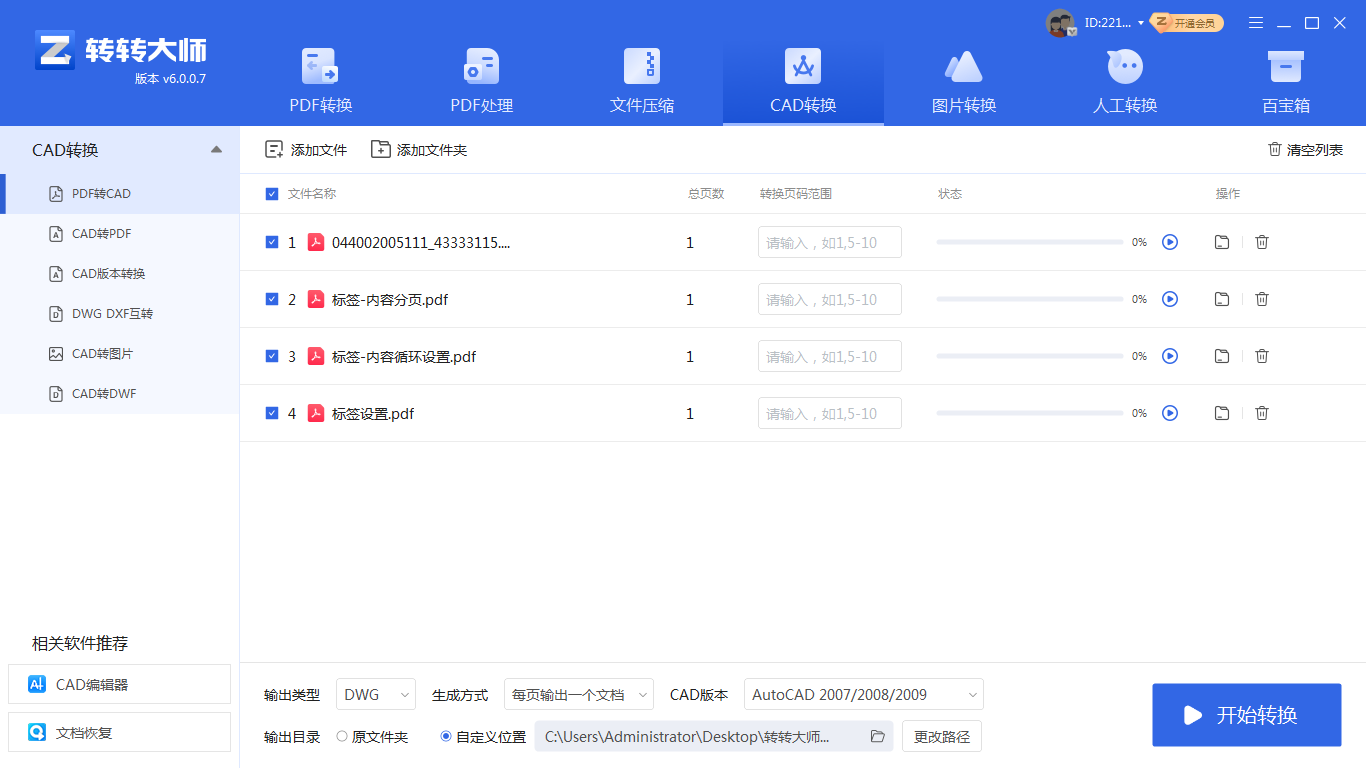

• 第二步：点击“添加文件”或直接将文件夹中的PDF图纸拖入软件窗口。
•

• 第三步：在输出设置中，选择您需要的CAD版本（如DWG 2010或DXF），并设置输出文件夹路径。
•

• 第四步：点击“开始转换”按钮。软件会自动解析数据，进度条完成后，即可在指定文件夹中获取转换好的DWG文件。

注意：在使用此类软件时，建议在转换前检查PDF文件是否加密。如果PDF是扫描版的图片（即无法选中文字），需要确保软件开启了OCR（光学字符识别）功能，否则转换出来的可能只是CAD中的一张图片背景，无法编辑线条。

方案二：利用AutoCAD原生功能（PDFIMPORT）

如果您电脑上安装了AutoCAD 2017及以上版本，其实无需借助第三方工具，软件自带的“PDF输入”功能即可解决大部分问题。这是很多资深设计师首选的“原生”方案。

AutoCAD自带的PDFIMPORT命令（或界面端的“插入”->“PDF输入”）允许用户直接将PDF文件作为图元导入到当前绘图中。这一功能利用了AutoCAD强大的几何解析能力，将PDF中的矢量数据还原为CAD线条。

优点：

• 无需额外软件：直接使用现有CAD环境，无缝衔接。
• 兼容性好：生成的图元直接存在于当前图层，方便立即进行编辑和标注。

缺点：

• 版本限制：仅适用于AutoCAD 2017及更高版本，老版本用户无法使用。
• 对扫描件无效：如果PDF是由图片生成的（非矢量），导入后依然是一张底图，无法分解编辑。

操作步骤：

• 第一步：打开AutoCAD软件，新建一个空白图纸或打开目标文件。

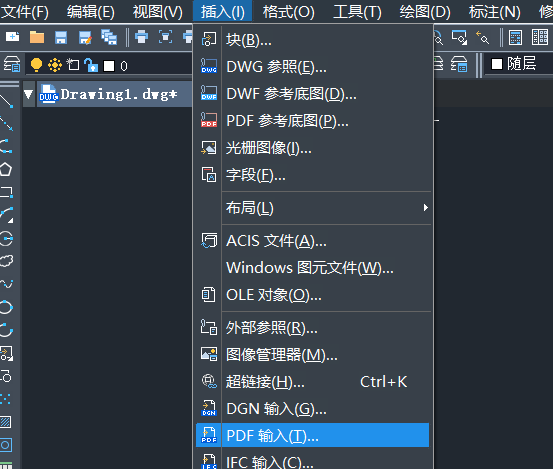

• 第二步：在顶部菜单栏点击“插入”选项卡，找到并点击“PDF输入”按钮；或者直接在命令行输入命令 `PDFIMPORT` 并回车。
•

• 第三步：在弹出的文件选择框中，找到您的PDF图纸并打开。

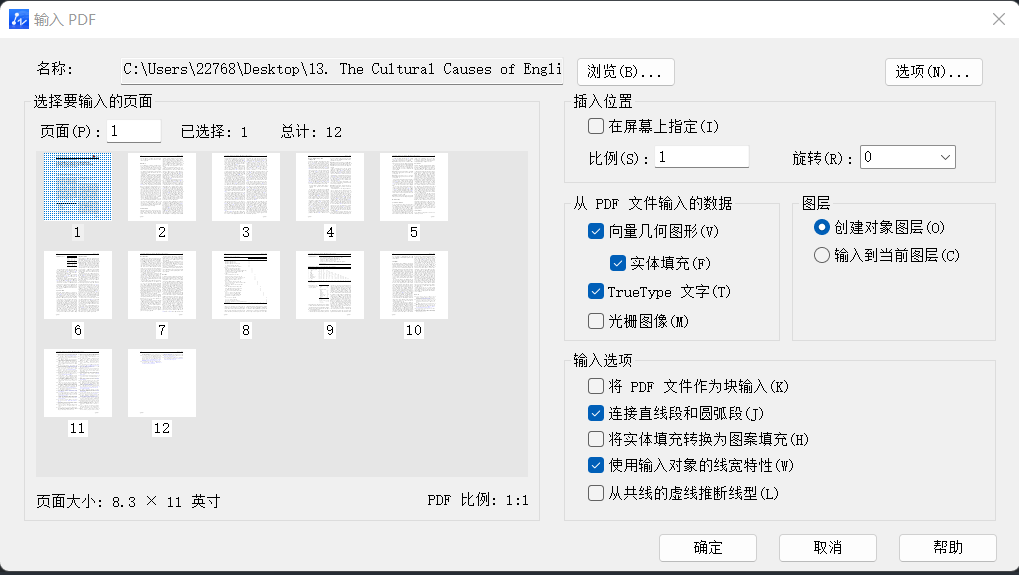

• 第四步：在“输入PDF”的设置面板中，注意以下设置：
• 位置：通常保持默认。
•

• 比例：建议勾选“指定比例”或根据图纸情况调整。
• PDF数据：务必选择“矢量几何图形”和“TrueType文字”，确保导入的是可编辑对象。
• 第五步：点击“确定”，等待软件处理，图纸即会出现在模型空间中。

注意：导入后，有时会发现线条是一整个“块”（Block）。如果需要单独编辑某条线段，可以使用 `X` (Explode) 命令将图块炸开。此外，导入后的字体可能会出现缺失或显示为问号，此时需使用CAD的字体映射功能进行替换。

方案三：在线转换工具（以转转大师在线版为例）

对于偶尔需要转换一两张图纸，且不想安装庞大软件的用户，在线转换工具是最高效的“轻”解决方案。

在线转换工具基于云端服务器进行文件处理。用户只需通过浏览器上传文件，服务器完成转换后提供下载链接。这种方式打破了设备限制，手机、平板、办公电脑均可操作。

优点：

• 即开即用：无需安装，打开网页即可使用。
• 跨平台：Windows、Mac、Linux系统通用。
• 免费额度：通常提供一定的免费转换次数或文件大小限制。

缺点：

• 隐私风险：文件需上传至第三方服务器，绝密工程图纸不建议使用此法。
• 依赖网络：上传和下载速度受限于网速，超大图纸处理较慢。

操作步骤：

• 第一步：在浏览器中搜索并进入转转大师PDF在线转换页面。
•

• 第二步：点击页面中央的“选择文件”按钮，上传本地PDF图纸。
•

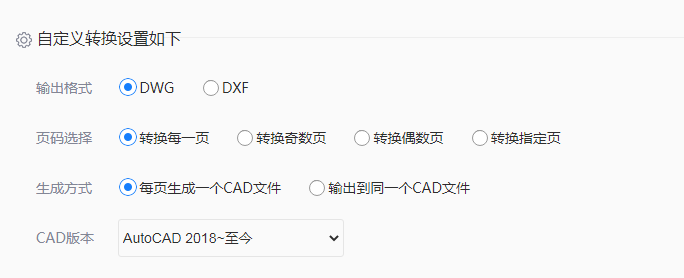

• 第三步：根据需要选择输出格式（DWG或DXF），工具还支持选择CAD版本。
•

• 第四步：点击“开始转换”，等待云端处理完毕。
•

• 第五步：转换成功后，点击“下载”按钮将文件保存至本地。

注意：在线工具通常对文件大小有限制（如10MB或20MB以内）。如果图纸包含大量高分辨率光栅图像，可能会导致文件过大无法上传。此外，转换后务必下载并核对图纸尺寸，防止云端解析出现比例偏差。

总结与技术建议

在探索“pdf图纸怎么转换成cad图纸”的过程中，我们发现没有一种方法是万能的，选择哪种方案取决于您的具体需求：

• 1. 数据安全第一：如果是涉密项目或高精度工程图，请首选方案一（转转大师PDF转换器）或方案二（AutoCAD原生导入），避免数据外泄。
• 2. 效率优先：如果手头有几十个PDF文件需要处理，方案一的批量处理功能是最佳选择。
• 3. 临时急用：如果只是在客户现场临时需要看一眼CAD结构，方案三的在线工具最为便捷。

关键示：无论使用哪种方法，转换完成后，必须进行比例校验。在CAD中使用 `DI` (Dist) 命令测量已知长度的轴线或墙体，确保转换后的尺寸与实际一致。如果发现比例不对，使用 `SC` (Scale) 命令进行参照缩放即可修正。

希望这篇指南能帮助您解决图纸转换的难题，让设计工作更加流畅高效。
