扫描的图纸怎么转CAD?这三个方法了解一下~

发布时间:2024-05-22 15:53:17         来源:转转大师         作者:转转师妹         阅读量:269

跳过文章,直接PDF转CAD在线转换免费>>

在工程项目中,我们经常需要将扫描的PDF图纸转换为CAD文件,以便进行更精确的编辑和修改。那么扫描的图纸怎么转CAD呢?以下将详细介绍三种将扫描的PDF图纸转换为CAD文件的方法,供您参考。

方法一:使用专业的PDF转CAD软件

这是最常见也最便捷的方法之一。市面上有许多专业的PDF转CAD软件,如转转大师CAD转换器、SolidWorks PDF to DWG Converter等。下面以转转大师CAD转换器操作为例。

操作如下:

1、官网下载客户端

转转大师PDF转换器客户端

2、选择CAD转换-PDF转CAD,客户端最大的好处就是可以批量转换,而且体积很大的PDF文件也可以处理,在线会有文件大小限制以及在线转换数量限制,但是客户端是没有的,所以可以很好的转换。

PDF转CAD

3、如果需要设置输出类型和生成方式以及输出版本,那么设置好就可以点击开始转换了。

转换成功

4、转换成功,点击打开就能看到啦。

方法二:使用在线转换工具

如果您不想安装额外的软件,可以选择使用在线转换工具。这些工具无需安装,直接在浏览器中即可使用。下面以转转大师在线转换工具操作为例。

操作如下:

1、打开在线PDF转CAD网址https://pdftoword.55.la/pdf2cad/

转转大师PDF转CAD在线

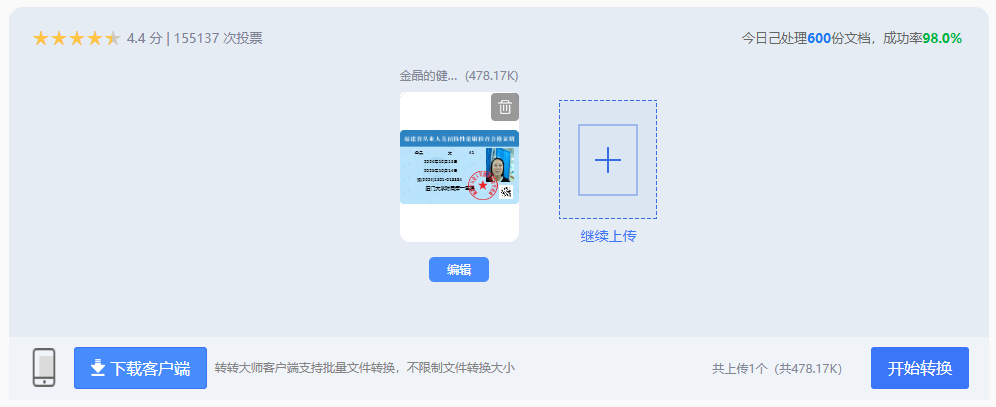

2、打开在线PDF转CAD,然后根据界面提示选择PDF文件上传。

选择PDF文件上传

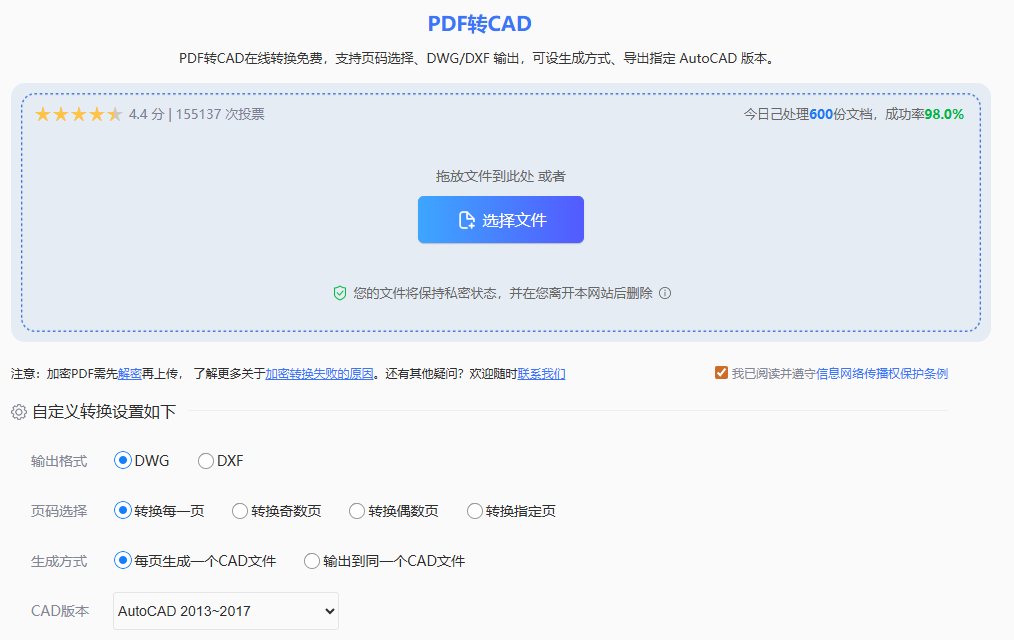

自定义设置

3、转换之前如果有设置要求可以设置一下。设置完点击开始转换即可。

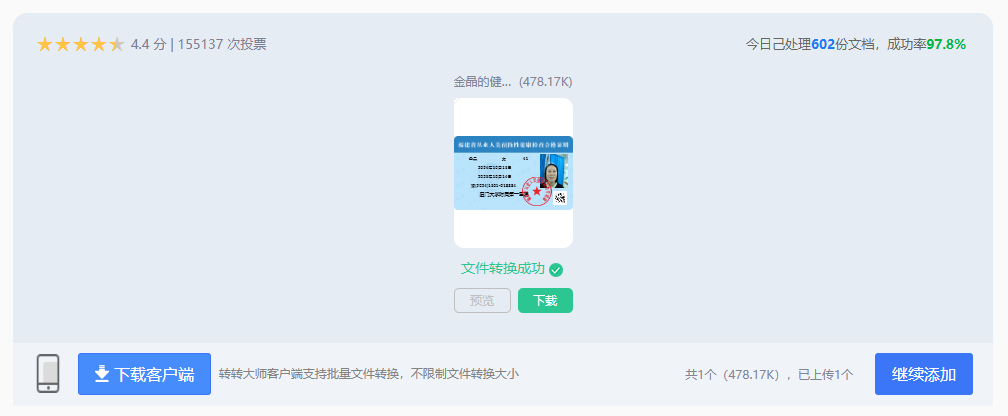

转换完成

4、就这样转换完成了,点击下载即可得到你要的文件。

方法三:手动在CAD软件中绘制

虽然这种方法较为繁琐,但对于一些简单的PDF图纸或特定需求,它可能是一个可行的选择。

操作如下:

1、打开您的CAD软件并创建一个新的绘图文件。
2、在CAD软件中,使用绘图工具手动绘制PDF图纸中的图形和对象。由于PDF图纸是扫描件,可能需要借助CAD软件中的缩放、旋转和编辑工3、具来调整图纸的大小、方向和清晰度。
4、在绘制过程中,可以根据需要添加标注、文字说明和其他元素。
5、完成绘制后,将CAD文件保存为您需要的格式(如DWG、DXF等)。

需要注意:手动绘制方法可能无法完全还原PDF图纸中的所有细节和精度,特别是对于复杂的图纸来说。此外,手动绘制也需要一定的CAD绘图技能和经验。

总结:

以上就是扫描的图纸怎么转CAD的方法介绍了,您可以根据自己的实际情况和需求选择合适的方法进行转换。
