cad怎么把图纸导出pdf的格式？选择最适合你的高效方法！

在工程设计、建筑规划和机械制造等领域，CAD（计算机辅助设计）软件是不可或缺的工具。然而，CAD源文件（如DWG）的查看和传播严重依赖于特定的软件环境，这在协作、评审和交付环节极为不便。因此，将CAD图纸导出为通用的PDF格式成为了标准流程。PDF文件能完美保留图纸的矢量信息、图层、比例和布局，且几乎在任何设备上都能被无缝打开。那么cad怎么把图纸导出pdf的格式呢？

本文将系统性地为您介绍三种在AutoCAD中导出PDF的常用方法：直接打印法、虚拟打印机法和发布（Publish）法。我们将深入探讨每种方法的原理、优缺点、详细操作步骤及关键注意点，助您根据不同的工作场景，游刃有余地选择最佳导出方案。

方法一：直接打印法——最基础直观的导出方式

这是最为初学者所熟知的方法。其本质是将CAD的“打印”功能与PDF输出相结合。通过选择系统或AutoCAD自带的PDF打印驱动，将当前激活的模型空间或布局空间“打印”成一个PDF文件。此方法适用于快速导出单张图纸。

• 操作简单直观：流程与普通打印无异，学习成本低。
• 快速高效：对于单张图纸，几步操作即可完成。
• 控制灵活：可以即时设置打印范围、比例和样式。

• 单次单张：一次操作只能导出一张图纸（一个布局或模型空间视图），批量处理效率低下。
• 设置依赖：如果未保存页面设置，每次导出都需要重新配置参数，容易出错。
• 文件管理不便：导出多张图纸时会生成多个独立的PDF文件，需要手动合并。

操作步骤：

• 点击左上角AutoCAD图标（或“文件”菜单）-> “打印”。
•

• 或直接在命令行输入 PLOT 并按回车。
• 快捷键：Ctrl + P。

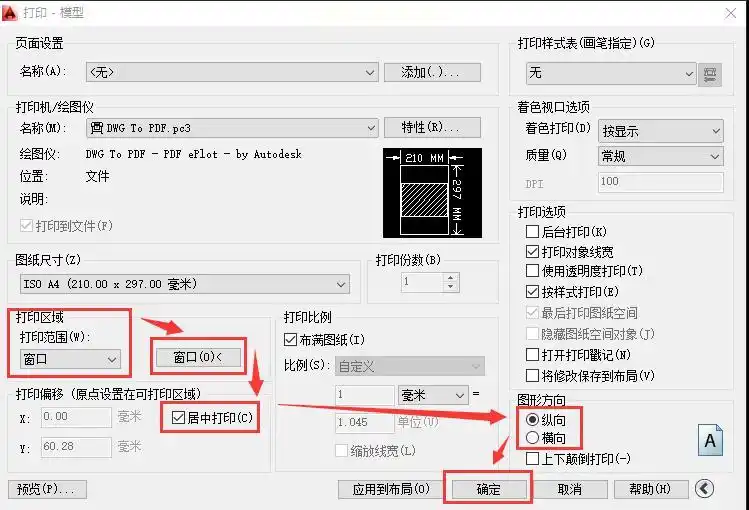

• 打印机/绘图仪：在“名称”下拉列表中，选择 DWG To PDF.pc3。这是AutoCAD自带的、最纯净的PDF虚拟打印机。
•

• 图纸尺寸：选择您需要的PDF页面尺寸，如 ISO A3、A4 等。务必确保此尺寸与您的图框尺寸匹配。
•

• 打印范围：
  • 窗口：选择此选项后，返回绘图区，用鼠标框选您想要打印的区域。这是最常用且最精确的控制方式。
  • 范围：打印绘图区内所有有图形对象的区域。
  • 显示：打印当前屏幕显示的区域。
  • 布局/（如果处在布局空间）：打印布局范围内的所有内容。
• 打印比例：
  • 如果从“布局”导出，通常勾选“布满图纸”。
  • 如果从“模型”空间按比例导出（如1:100），则需要取消“布满图纸”，在比例栏中选择或手动输入“1:100”等自定义比例。
• 打印样式表（笔指定）：这是控制PDF线条颜色、线宽和线型的关键。
  • 选择 monochrome.ctb 将所有颜色输出为黑色，确保打印效果清晰。
  • 选择 acad.ctb 则按对象颜色原样输出。
  • 您也可以使用自定义的.ctb文件来实现特定的打印效果。
• 图形方向：根据您的图纸形状选择“纵向”或“横向”。

• 点击左下角的“预览”按钮，检查图纸是否正确，比例是否合适，线宽是否正常。
• 预览无误后，点击“应用到布局”（如果希望保存此设置），然后点击“确定”按钮。
•

• 系统会提示您指定PDF文件的保存路径和文件名，确认后即可生成PDF。

注意点

• 务必预览：预览是避免浪费纸张（虚拟纸张）和时间的最后一道防线，能及时发现比例错误、图形偏移等问题。
• 保存页面设置：对于需要重复使用的打印配置，在设置好所有参数后，点击“页面设置”区域的“添加”按钮，为其命名并保存。下次导出时可直接调用，保证输出效果的一致性。
• 线宽控制：CAD中的线条显示宽度和打印宽度是两回事。最终PDF中的线宽由“打印样式表（.ctb文件）”决定。务必在打印样式中为不同颜色的图层指定好对应的打印线宽。

方法二：虚拟打印机法——功能与质量的平衡之选

此方法是“直接打印法”的功能增强版。它利用了更强大的第三方虚拟打印机驱动，例如著名的“Adobe PDF”或“Microsoft Print to PDF”。其核心原理与前者相同，但提供了更丰富的PDF属性设置，如压缩质量、安全性等。

• 输出质量高：尤其是“Adobe PDF”，可以提供出色的图像和字体压缩与嵌入效果。
• 功能丰富：支持设置文档属性（标题、主题、关键词）、安全性（密码、打印限制）等。
• 系统级集成：作为系统打印机，几乎可以在任何支持打印的应用程序中使用。

• 依赖外部软件：需要用户在电脑上预先安装这些虚拟打印机。
• 设置可能更复杂：额外的PDF属性选项可能会让新手感到困惑。
• 与“直接打印法”同样存在单次单张的限制。

操作步骤：

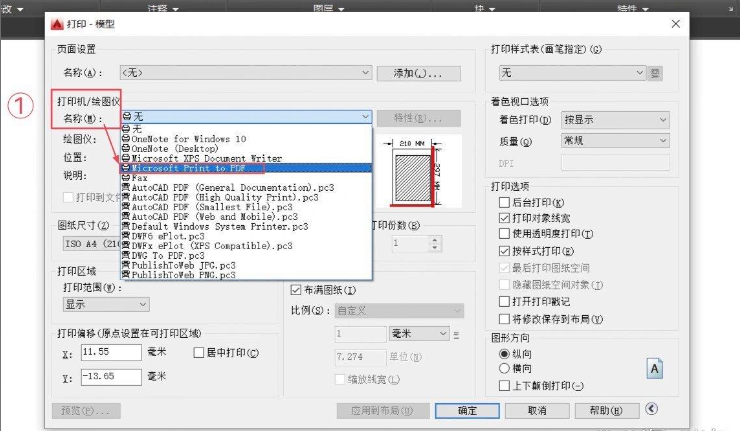

1、确保虚拟打印机可用：确认您的电脑已安装了如“Adobe PDF”或系统自带的“Microsoft Print to PDF”打印机。

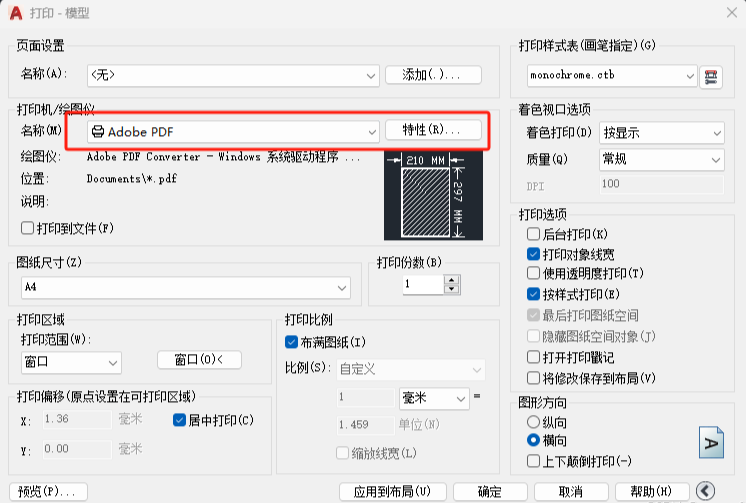

4、配置打印参数：此步骤与方法一完全相同。设置图纸尺寸、打印范围、比例和打印样式表。

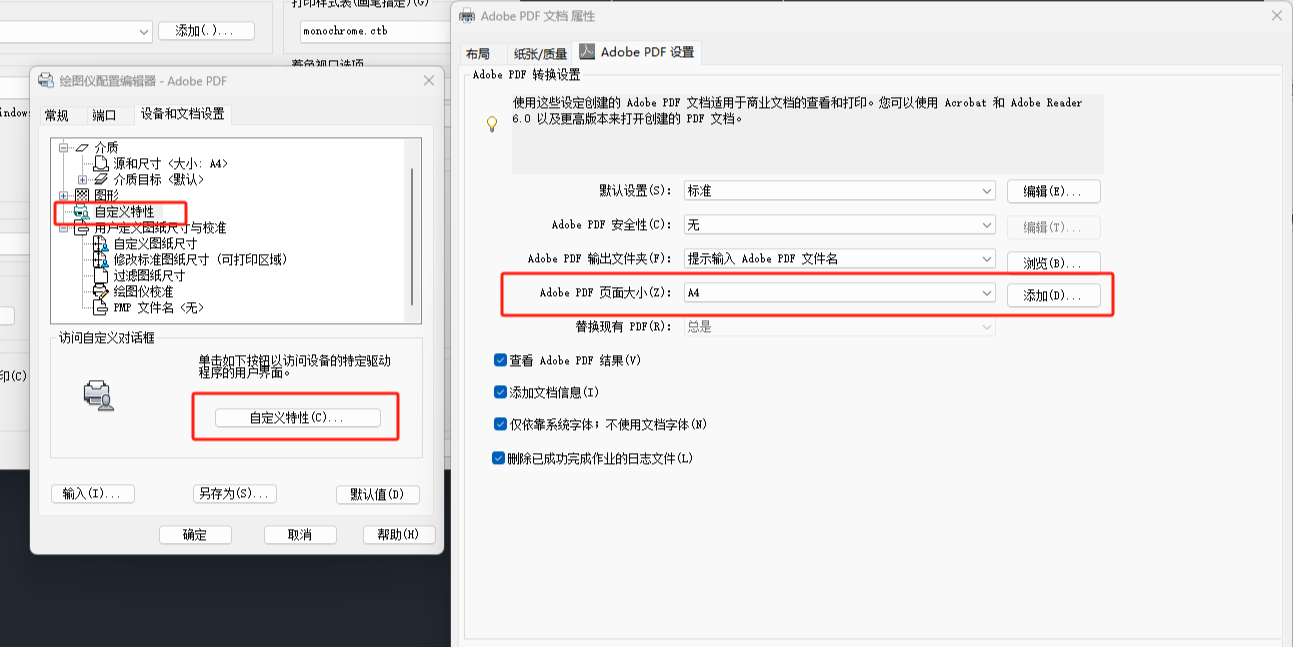

• 点击“打印机/绘图仪”右侧的“特性”按钮。
•

• 在弹出的对话框中，选择“自定义特性”。
•

• 在Adobe PDF的设置窗口中，您可以调整“默认设置”以控制文件大小和质量，还可以在“安全性”中为PDF添加密码。

注意点

• 驱动差异：不同的虚拟打印机驱动产生的PDF效果可能有细微差别。DWG To PDF.pc3 在输出纯矢量图形时最为精准，而“Adobe PDF”在处理包含光栅图像的图纸时可能更具优势。
• 文件大小：通过“Adobe PDF”等打印机，可以选择“最小文件大小”或“高质量打印”等预设，以平衡PDF的质量和体积。

方法三：发布（Publish）法——批量处理的终极利器

当您的项目包含数十张甚至上百张图纸（如平面图、立面图、剖面图、详图等）时，前两种方法就显得力不从心。“发布”功能正是为批量打印和导出而生的。它允许您将一个DWG文件或多个DWG文件中的多个布局和模型空间视图，一次性打包发布为一个多页PDF文件或一系列单页PDF文件。

• 极高的批量处理效率：一次性处理整个项目集，节省大量重复操作时间。
• 生成单一多页PDF：方便查阅、打印和归档，所有图纸都在一个文件中。
• 强大的图纸集管理：可以与AutoCAD的“图纸集”（Sheet Set）功能完美结合，实现自动化、标准化的图纸管理和发布。

• 学习曲线较陡：初始设置相对复杂，需要理解图纸列表的概念。
• 配置繁琐：如果图纸列表未提前组织好，首次发布需要花费时间进行添加和排序。

操作步骤：

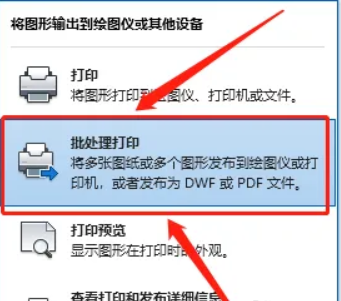

• 点击“输出”选项卡 -> “打印”面板 -> “批处理打印”（即发布）。
•

• 或在命令行输入 PUBLISH 并按回车。

• 当前图纸：默认情况下，列表会自动包含当前文件中所有已定义的“模型”和“布局”选项卡。
• 添加图纸：要添加其他DWG文件中的图纸，可以点击“添加图纸”按钮，选择文件，然后选择要添加的特定布局。
• 管理列表：
  • 排序：通过拖拽调整图纸的顺序，这将决定最终多页PDF的页面顺序。
  • 删除：选中不需要发布的图纸，按“删除”按钮将其从列表中移除。

• 发布为：在下拉菜单中选择“PDF”。
• 页面设置：确保每个图纸项都使用了正确的页面设置（如之前保存的A3页面设置）。可以批量应用。
• 发布选项：点击对话框底部的“发布选项”按钮，进行详细设置。
  • 多页文件：勾选此项，将生成一个包含所有图纸的单一多页PDF。取消勾选则会为每个布局生成一个独立的PDF文件。
  • 位置：指定PDF文件的输出文件夹。
  • PDF预设：选择输出质量，如“高质量打印”或“最小文件大小”。

• 所有设置确认无误后，点击“发布”按钮。
• 如果存在未保存的更改，AutoCAD会提示您。建议先保存DWG文件。
• 系统会在后台处理所有图纸，并在状态栏显示发布进度。完成后，在您指定的位置即可找到生成的多页PDF文件。

注意点

• 页面设置是核心：批量发布前，请确保每个布局都已应用了正确且统一的页面设置（图幅、打印机、打印样式等）。这是保证所有图纸输出效果一致的关键。
• 活用图纸集（Sheet Set）：对于大型复杂项目，强烈建议使用“图纸集”功能（SHEETSET命令）。它可以创建一个.dst文件来集中管理所有DWG文件的布局，发布时只需发布整个图纸集即可，管理效率和准确性远超手动发布。
• 谨慎处理“模型”空间：在批量发布时，尽量避免将“模型”空间添加到图纸列表。因为模型空间通常没有固定的图框和比例，容易导致发布失败或效果混乱。所有待出图的图纸都应规范地在“布局”空间中设置好。

总结与抉择

通过对以上三种方法的全面解析，我们可以得出以下结论：

场景一：快速导出单张图纸

• 推荐方法：直接打印法（使用 DWG To PDF.pc3）。
• 理由：操作最直接，反应最快，无需复杂设置，能满足日常90%的单张导出需求。

场景二：对PDF有特殊要求（如加密、高质量）

• 推荐方法：虚拟打印机法（使用“Adobe PDF”等）。
• 理由：在保持打印法便捷性的同时，提供了更专业的PDF文档控制选项。

场景三：项目完结，需要输出整套图纸

• 推荐方法：发布（Publish）法。
• 理由：这是唯一能高效、准确生成多页PDF的方案，是专业CAD用户必须掌握的技能，能极大提升工作效率和文件管理的规范性。

掌握这三种方法，并理解其背后的适用场景，您将不再为“如何将CAD转为PDF”而困扰。无论面对何种导出需求，您都能选择最得心应手的工具，将精心设计的CAD图纸，完美地呈现于通用的PDF文档之中，确保设计意图的准确、高效传递。
